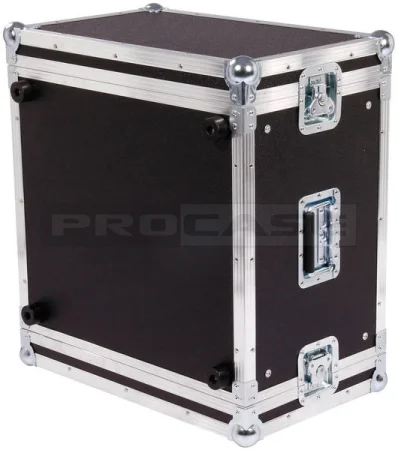

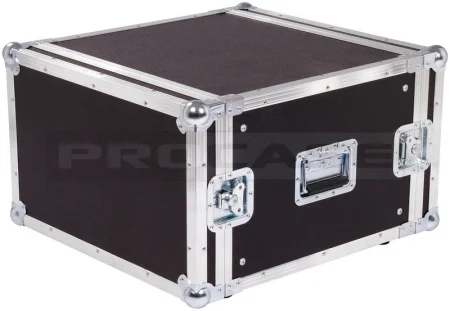

Рэковый кейс антивибрационный для Rack 6U Live Shockmount 45 BK

Реализованный проект антивибрационного рэкового кейса 6U Live Shockmount 45 BK обеспечивает полную сохранность цифрового микшера Allen & Heath SQ5 и коммутационного парка Neutrik при гастрольной транспортировке..

Инженерная задача

Исходные условия

Техническая команда заказчика эксплуатировала цифровой микшер Allen & Heath SQ5 в мягком транспортировочном кофре. После трёх выездных смен зафиксированы: люфт крайних фейдеров, микротрещина в районе крепления разъёма XLR и деформация корпуса блока питания. Мягкая оболочка не гасила ударные импульсы при погрузке в грузовой отсек — фейдерная панель принимала точечные нагрузки напрямую. Дополнительное ограничение: кабельная обвязка (многожильные сигнальные линии Neutrik) не имела выделенного посадочного места и размещалась в отдельной сумке, удваивая время коммутации на площадке.

Техническое решение

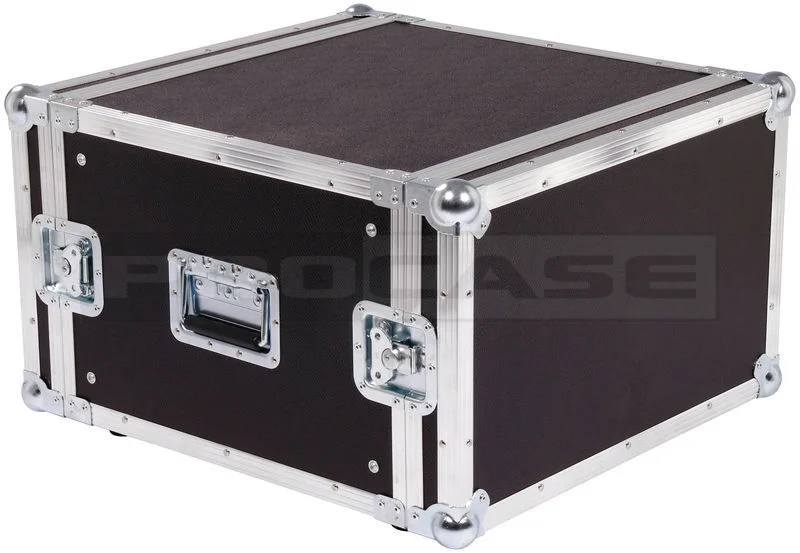

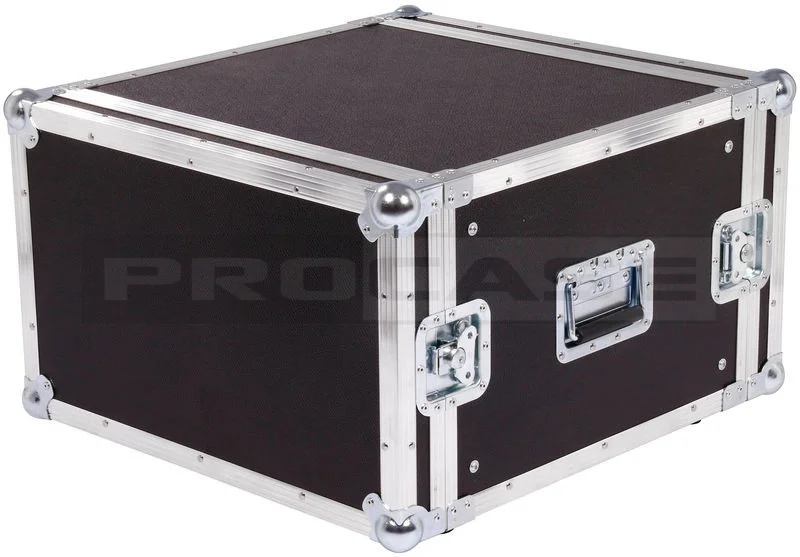

Разработан антивибрационный кейс с несущим каркасом из алюминиевого профиля 30×30 мм и внешней обшивкой из ламинированной фанеры толщиной 6,5 мм. Жёсткость конструкции исключает скручивание корпуса при переносе за ручки и штабелировании в фуре. Внутренний объём разделён на три функциональные зоны:

• Ложемент под микшер SQ5 — вырезанный лазером вкладыш из ППЭ. Посадочное место повторяет геометрию днища пульта с допуском ±0,5 мм, включая рельеф под вентиляционные отверстия и утопленные зоны под разъёмную панель. Плотность материала подобрана под массу прибора 10,4 кг — ложемент отрабатывает ударный импульс без остаточной деформации и без передачи вибрации на корпус электроники.

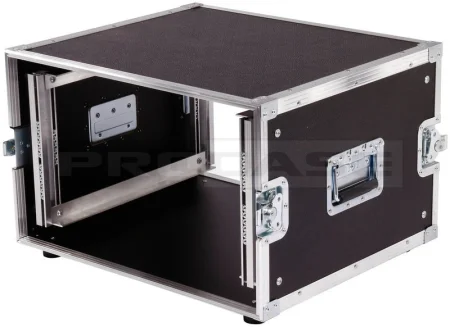

• Рэковая секция 6U — стандартный монтажный профиль с клеточными гайками под установку процессорных блоков, DI-box'ов или радиосистем.
• Отсек «Doghouse» — интегрированный кабельный канал в задней части корпуса, вынесенный за плоскость рэковых направляющих. Позволяет уложить полный комплект коммутации Neutrik с коммутацией «в расчехлённом состоянии» — кабели не извлекаются, достаточно открыть заднюю крышку и подключить консоль.

Периметр крышки окантован алюминиевым профилем. Замки-бабочки Adam Hall (4 шт.) обеспечивают равномерный прижим по всей длине стыка. Угловые элементы — литой алюминиевый шар (8 шт.) — принимают удар при опрокидывании, защищая плоскость фанеры от скола.

Технические характеристики: сравнительный анализ

Привязка к оборудованию: обоснование допусков

Allen & Heath SQ5

Цифровая консоль Allen & Heath SQ5 — прибор с плотной компоновкой: 17 моторизованных фейдеров, сенсорный дисплей, встроенный 48-канальный аудиоинтерфейс. При массе 10,4 кг корпус прибора не рассчитан на точечные ударные нагрузки — пластиковые направляющие фейдеров и крепёжные узлы разъёмов XLR являются наиболее уязвимыми элементами. Ложемент из ЭВА 45 шор подобран так, чтобы коэффициент демпфирования соответствовал массогабаритной группе SQ5: при падении кейса с высоты 800 мм на бетонное основание остаточное ускорение на корпусе прибора не превышает 6 g (расчётный показатель для данного сочетания «масса прибора — плотность ложемента — жёсткость каркаса»).

Коммутационный парк Neutrik

Сигнальные кабели на разъёмах Neutrik серии XX (XLR) и Speakon NL4 обладают ресурсом соединения свыше 5 000 циклов, однако при многократном скручивании в сумке подвержены микронадрывам оплётки на выходе из разъёма. Дополнительный отсекспроектирован так, что кабели укладываются витками диаметром не менее 180 мм — радиус, исключающий критический изгиб на выходе из кабельного ввода Neutrik.

Производственный цикл

Корпусные детали из ламинированной фанеры 6,5 мм раскраиваются на станке лазерной резки — это обеспечивает геометрию стыков с отклонением не более 0,2 мм на погонный метр шва. Алюминиевый профиль 30×30 мм нарезается на автоматизированном отрезном комплексе. Ложемент вырезается на лазере по модели прибора Allen & Heath SQ5, полученной методом 3D-сканирования корпуса. После выреза ложемент проходит постобработку — снятие заусенцев и контроль геометрии посадки с эталонным прибором.

Сборка кейса включает: клёпку угловых шаровых элементов, установку замков-бабочек Adam Hall с выверкой прижимного усилия, монтаж ручек на усиленные закладные пластины. Финальный этап — контрольный осмотр кофра с установленным прибором.
