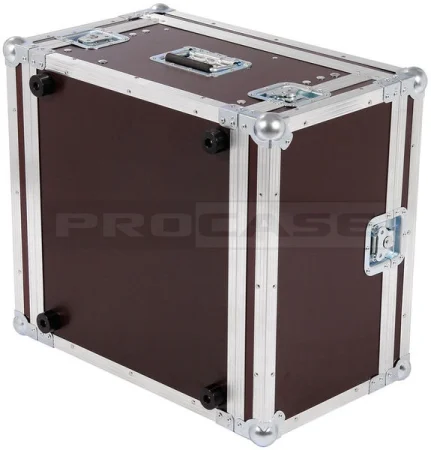

Рэковый кейс нестандартный ProCase 3X 6U-45-2

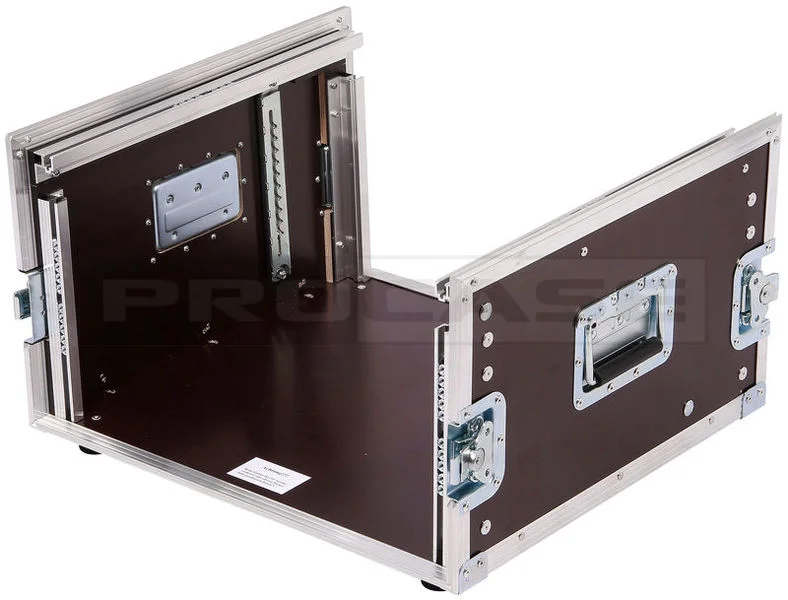

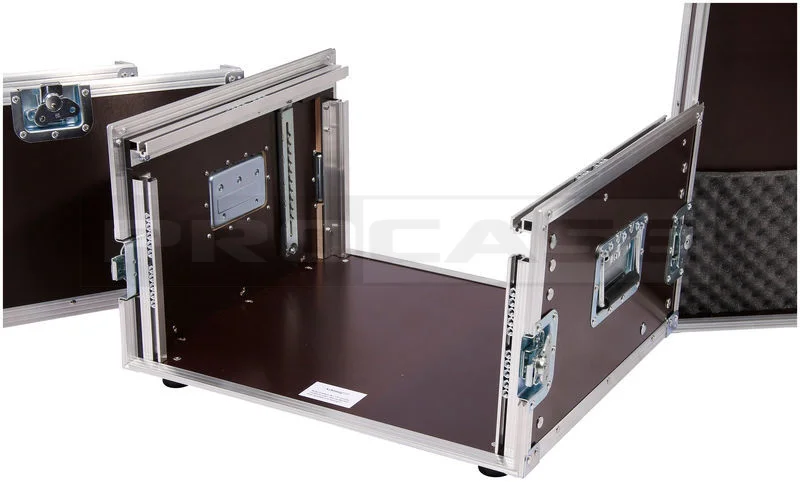

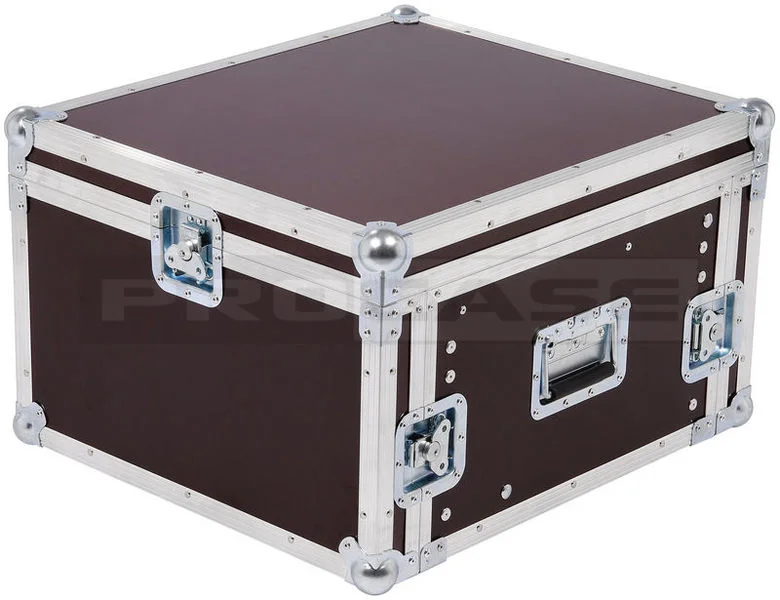

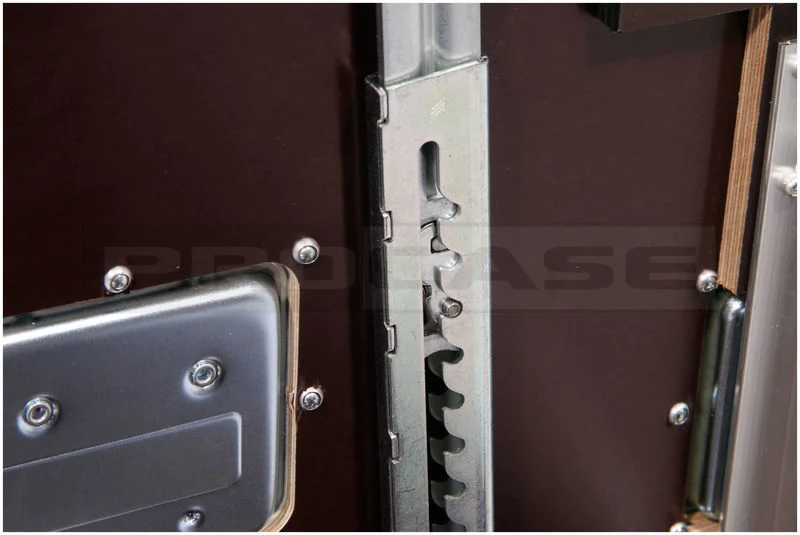

Рэковый кейс ProCase 3X 6U-45-2 построен на жёстком каркасе из алюминиевого профиля 30×30 мм со стенками из ламинированной фанеры 6,5 мм.

Инженерная задача

Исходные условия

Факультет медиапроизводства регионального университета эксплуатировал учебную студию площадью 14 м², разделённую на три рабочих поста: подкасты, видеозапись и прямой эфир. Каждый пост имел собственный набор оборудования в индивидуальных рэк-кейсах: пост А (подкасты) — аудиоинтерфейс RME Fireface UCX II (1U) и канальный процессор dbx 286s (1U); пост Б (видео) — видео-микшер Blackmagic ATEM Mini Extreme (1U-полка) и рекордер AJA Ki Pro GO (1U); пост В (инфраструктура) — AV-коммутатор Netgear M4250 (1U) и кондиционер питания Furman PL-PRO DMC (1U). Цифровая консоль Allen & Heath SQ-5 (5U) с монитор-контроллером Grace Design m905 (1U) и измерителем громкости RTW TM3 (1U) обслуживала все три поста через матричную маршрутизацию. Семестр из 72 учебных дней выявил конфликт совместного использования:

• Консоль SQ-5 находилась в центральном пультовом кейсе. Три процессорных рэка (по одному на пост) размещались на стеллаже у стены. При смене поста (группа А уходит, группа Б заходит через 10 минут) требовалась перекоммутация: Dante-патчинг с консоли на оборудование группы Б. Студент-администратор переподключал кабели, но дважды перепутал выходы Dante — подкаст-группа записала 45-минутный эпизод через канальный процессор видео-группы (компрессия настроена под голос диктора, а не под ведущего подкаста — перекомпрессия, неисправимая на постпродакшне).
• При работе группы А (подкасты) группа Б (видео) ждала своей очереди на единственную консоль. Окно в расписании — 10 минут — съедалось переключением. Группа Б систематически начинала с опозданием, теряя 5–7 минут практического времени из 45-минутного слота.
• Три открытых рэка на стеллаже были доступны всем студентам. Однажды участник группы Б, ожидая своей очереди, из любопытства повернул ручку гейна на канальном процессоре dbx 286s группы А. Параметр изменился с +32 до +48 дБ — следующий эпизод подкаста записан с клиппингом на всём протяжении.

Техническое решение

Разработан кейс ProCase 3X 6U-45-2 — двухсекционная конструкция 550×400×635 мм с трёхдверной архитектурой вертикальной секции. Горизонтальная секция 10U объединяет консоль, мониторинг и измерительное оборудование. Вертикальная секция 6U с тремя дверями размещает оборудование трёх производственных групп:

• Дверь 1 «Подкасты» (2U, красная маркировка): RME Fireface UCX II (1U) + dbx 286s (1U). Два замка. Доступ — только у группы А. Учебный ассистент выдаёт ключ на время занятия и забирает после.
• Дверь 2 «Видео» (2U, синяя маркировка): Blackmagic ATEM Mini Extreme на полке (1U) + AJA Ki Pro GO (1U). Два замка. Доступ — только у группы Б.
• Дверь 3 «Инфраструктура» (2U, жёлтая маркировка): Netgear M4250 (1U) + Furman PL-PRO DMC (1U). Два замка. Доступ — только у администратора.

Заводская предкоммутация между горизонтальной и вертикальной секциями (12 линий: 4×XLR аналоговых, 4×Ethernet Dante, 2×HDMI, 2×IEC питания) исключает внешний кабельный менеджмент. Смена поста (А→Б) выполняется программно: администратор переключает матрицу Dante через веб-интерфейс Netgear, не касаясь кабелей. Время переключения: 20 секунд. Консоль SQ-5 не коммутируется — она постоянно подключена ко всем трём группам через внутреннюю разводку.

Трёхдверная архитектура реализует принцип разделения доступа на физическом уровне: участник группы Б не имеет ключа от Двери 1, а значит, физически не может изменить настройки оборудования группы А. Инцидент с поворотом ручки dbx 286s конструктивно невозможен.

Технические характеристики: сравнительный анализ

Привязка к оборудованию: обоснование группового разделения

Дверь 1: оборудование подкаст-группы

Аудиоинтерфейс RME Fireface UCX II (1U, 190 мм глубина, 2 микрофонных предусилителя с фантомным питанием +48 В) — основной интерфейс записи подкастов. Канальный процессор dbx 286s (1U, 160 мм глубина) — микрофонный предусилитель с компрессором, де-эссером и экспандером. Настроен под голос ведущего подкастов: компрессия 3:1, порог -8 dBu, атака 1,5 мс — параметры, оптимизированные для речи. При переключении на видео-группу (интерфейс и процессор группы Б настроены иначе) Dante-матрица перенаправляет аудиопотоки без физического переключения кабелей — настройки группы А остаются нетронутыми.

Дверь 2: оборудование видео-группы

Видео-микшер Blackmagic ATEM Mini Extreme (1U-полка, 8 входов HDMI, глубина 120 мм) и рекордер AJA Ki Pro GO (1U, 4-канальная запись, глубина 230 мм) настроены для многокамерной записи учебных лекций. Оборудование не имеет органов управления на передней панели, требующих оперативного доступа (ATEM управляется по сети). Дверь 2 открывается только при первичной инсталляции в начале семестра и для извлечения SD-карт после занятия.

Дверь 3: инфраструктура

AV-коммутатор Netgear M4250 (1U, 250 мм глубина) обслуживает Dante-сеть (VLAN 10), видео-управление (VLAN 20) и кампусный интернет (VLAN 30). Кондиционер питания Furman PL-PRO DMC (1U, 230 мм глубина) запитывает консоль и всё оборудование вертикальной секции. Дверь 3 открывается администратором раз в месяц для профилактического осмотра. LED-индикаторы обоих приборов видны через вентиляционные прорези (4 щели 90×5 мм) — ежедневный визуальный контроль без открытия двери.

Производственный цикл

Раскрой ламинированной фанеры 6,5 мм — лазерная резка на ЧПУ-станке, допуск ±0,2 мм/пог. м. Двухсекционная архитектура: 16 рёбер алюминиевого каркаса 30×30 мм. Трёхдверная рамка вертикальной секции — алюминиевый профиль 20×15 мм, делящий 6U на три равных проёма по 2U. Каждая дверь — фанера 6,5 мм с окантовкой 10×10 мм. Вентиляционные прорези в Двери 3 — лазерная резка.

Внутренняя кабельная разводка: 12 линий. HDMI-кабели — Belden Series 2H (скорость 18 Гбит/с, длина 0,8 м с запасом 50 мм). Ethernet-кабели — Cat6a S/FTP. Аналоговые XLR — Belden 8451. Все кабели обжаты, протестированы и промаркированы. Цветовая маркировка дверей повторена на кабельных органайзерах внутри тоннеля — красный, синий, жёлтый.

Ложемент — 3-осевая ЧПУ-фрезеровка ЭВА 45 шор, три изолированных вкладыша под каждую дверь. При обновлении оборудования группы (замена RME на Apogee) заменяется один вкладыш без демонтажа остальных. Финальный контроль: тест дверей (100 циклов, допуск люфта 0,2 мм); тест Dante-матрицы (10 циклов программного переключения с контролем времени реакции — допуск: 25 сек); вибростенд 10–55 Гц, 30 мин.
