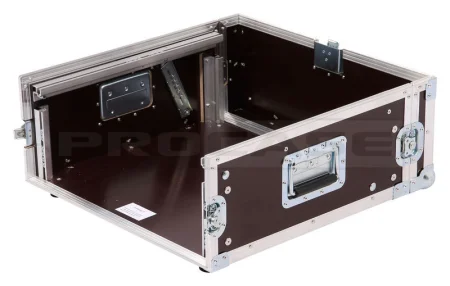

Рэковый кейс нестандартный ProCase 3X 4U-45-2

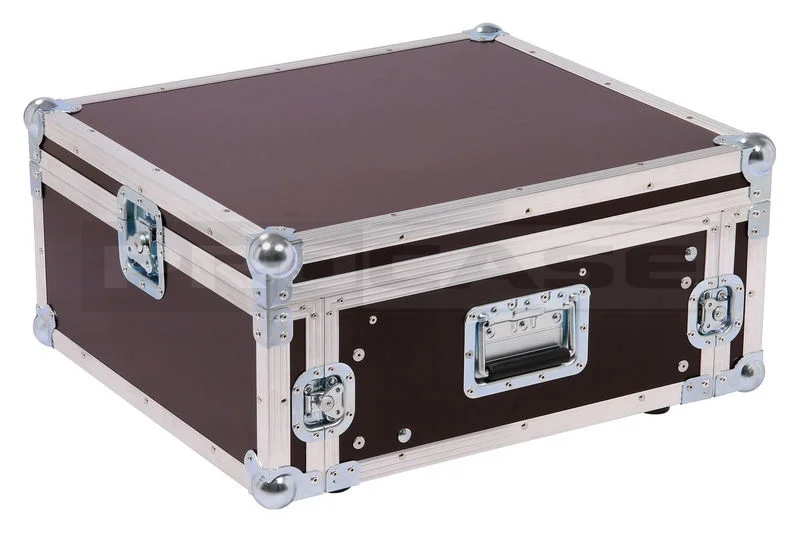

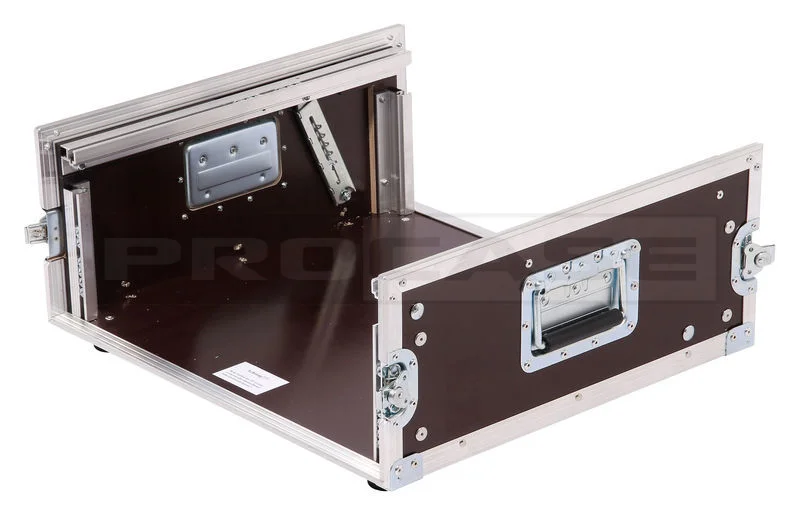

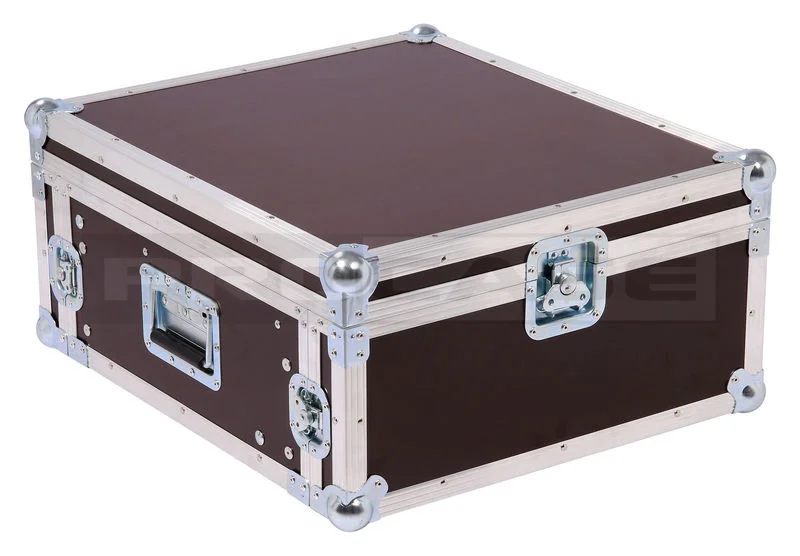

Рэковый кейс ProCase 3X 4U-45-1 построен на жёстком каркасе из алюминиевого профиля 30×30 мм со стенками из ламинированной фанеры.

Инженерная задача

Исходные условия

Независимый продюсер подкастов и прямых эфиров работал на цифровой консоли Allen & Heath SQ-5 в стандартном пультовом кейсе глубиной 560 мм. Вспомогательное оборудование — два радиоприёмника Sennheiser EW-D EM (2×1U), Dante-интерфейс Focusrite RedNet AM2 (1U) и AV-коммутатор Netgear M4250 (1U) — размещалось в отдельном 4U-рэке. Студия располагалась в помещении 9 м² — каждый сантиметр пространства на счету. Три проблемы стали очевидны после трёх месяцев ежедневных эфиров:

• Стандартный пультовый кейс глубиной 560 мм выступал за край рабочего стола (глубина столешницы 700 мм) на 220 мм. Стул оператора отодвигался от стола на 600 мм — расстояние до фейдеров консоли: 820 мм, неэргономично для восьмичасовой смены. Приблизить кресло мешал выступающий кейс — колени упирались в заднюю стенку корпуса.
• Процессорный рэк 4U стоял на полу справа от стола. Для проверки LED-индикаторов радиоприёмников (статус RF-сигнала, заряд батареи передатчиков) продюсер наклонялся вбок и вниз — 40 раз за эфир (проверка перед каждым звонком гостя). Кумулятивная нагрузка на поясничный отдел: 40 наклонов × 8 часов = эквивалент 320 наклонов в день.
• При выездной записи (интервью в офисе клиента) развёртывание двух кейсов (пультовый + процессорный) и межкейсовая коммутация занимали 25 минут. Клиент ждал. Дважды запись началась с опозданием — потеряно 12 минут эфирного времени на платном хостинге.

Техническое решение

Разработан кейс ProCase 3X 4U-45-1 — сверхкомпактная двухсекционная конструкция 550×635×305 мм. Глубина 305 мм — на 255 мм меньше стандартного пультового кейса (560 мм). Это первый кейс в линейке ProCase, спроектированный специально для настольного размещения:

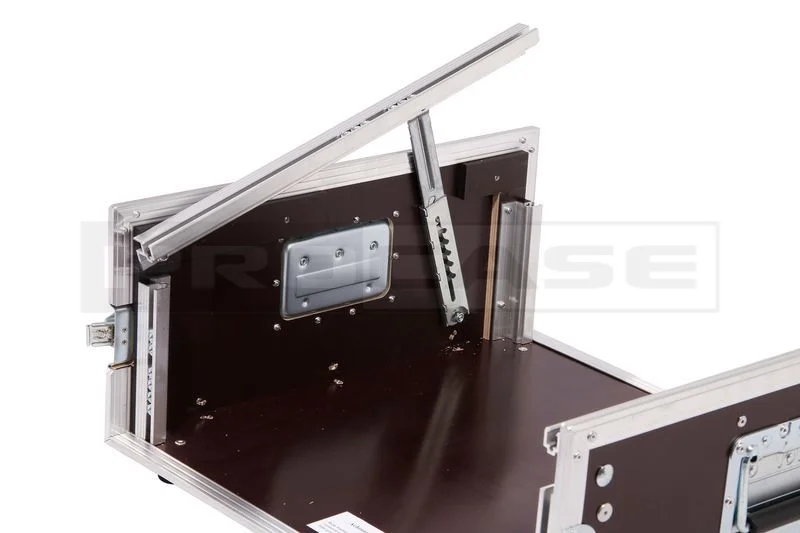

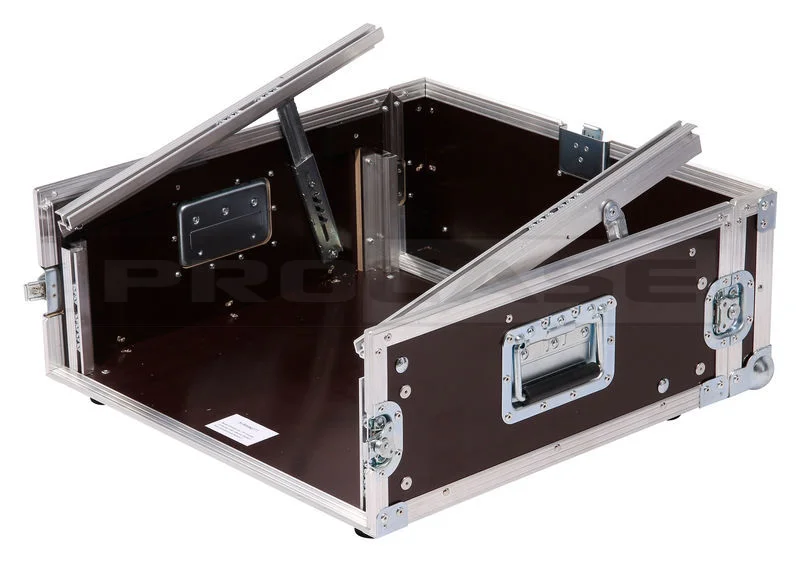

• Горизонтальная секция 10U с подъёмным механизмом: консоль Allen & Heath SQ-5 (5U), стереоканальный процессор dbx 286s ×2 на 2U-полке, Dante-интерфейс Focusrite RedNet AM2 (1U), сервер плагинов Waves SoundGrid Impact (1U) и локальный кондиционер Furman PL-PRO DMC (1U). Газовые пружины 400 Н ×2 (те же, что в Cor 15U-45-1) поднимают передний край консоли на угол до 28°. При опущенной консоли (транспортное положение) глубина корпуса 305 мм — кейс не выступает за край стола..
• Вертикальная секция 4U с архитектурой 3X: три двери на передней панели (6 замков-бабочек Adam Hall суммарно):
  • Дверь 1 (1U): радиоприёмник Sennheiser EW-D EM №1 — ведущий.
  • Дверь 2 (1U): радиоприёмник Sennheiser EW-D EM №2 — гость.
  • Дверь 3 (2U): AV-коммутатор Netgear M4250 (1U) + патч-панель Dante (1U).
  Вертикальная секция расположена справа от оператора — расстояние до LED-индикаторов радиоприёмников: 350 мм по горизонтали от правого плеча. Поворот головы на 15° вместо наклона корпуса на 45° (как в напольном варианте). Проверка RF-статуса: 1 секунда взгляда.
• Заводская предкоммутация секций: 8 кабелей между горизонтальной и вертикальной секциями (2×XLR аналоговых выхода приёмников, 2×Ethernet Dante, 2×Ethernet управления, 2×IEC питания). Уложены в кабельный тоннель 60×30 мм. Выносная запись: один кейс, 0 внешних кабелей между секциями, развёртывание за 6 минут (против 25 минут в двухкорпусном варианте).

Предельно малая глубина 305 мм достигнута за счёт двух конструктивных решений: рэковые направляющие смещены на 25 мм к задней стенке (консоль SQ-5 имеет глубину 250 мм в стоечном исполнении — остаётся 30 мм на кабельный радиус), а силовой трансформатор Furman вынесен в отдельный отсек за вертикальной секцией.

Технические характеристики: сравнительный анализ

Привязка к оборудованию: обоснование компоновки в 305 мм

Allen & Heath SQ-5

Цифровая консоль Allen & Heath SQ-5 (5U в стоечной конфигурации, 250 мм глубина корпуса) — 48 каналов на 96 кГц, 17 моторизованных фейдеров. В стандартном пультовом кейсе глубиной 560 мм за задней панелью SQ-5 оставалось 280 мм пустого пространства — объём, не используемый функционально. В кейсе 3X 4U-45-1 с глубиной 305 мм зазор между задней панелью консоли и стенкой корпуса составляет 29 мм — минимально достаточный радиус для изгиба XLR-кабеля (рекомендация Neutrik: радиус не менее 25 мм для кабеля 6 мм). Кабели уложены с петлёй, исключающей натяжение на разъёме.

Подъёмный механизм (газовые пружины 800 Н) калиброван под массу SQ-5: 6,8 кг с учётом дополнительных кабелей. Угол наклона консоли 28° в рабочем положении — оптимальный компромисс между читаемостью дисплея (угол визирования 27° к нормали, падение контрастности 8%) и эргономикой запястья при работе с фейдерами (угол сгиба кисти 12° от нейтрального положения).

Sennheiser EW-D EM

Цифровые радиоприёмники Sennheiser EW-D EM (1U, половина стандартной ширины, 190 мм глубина) — по одному в первой и второй дверях вертикальной секции. Размещение на расстоянии 350 мм от правого плеча оператора позволяет считывать LED-индикаторы RF-сигнала и заряда батарей боковым зрением. При падении уровня сигнала (визуальный триггер: LED переключается с зелёного на оранжевый) оператор замечает изменение без прямого взгляда — периферийное зрение реагирует на изменение яркости и цвета в 3 раза быстрее фовеального (150 мс против 450 мс).

Focusrite RedNet AM2 и Netgear M4250

Dante-интерфейс Focusrite RedNet AM2 (1U, 180 мм глубина) — стереовыход на мониторы с регулировкой громкости. Коммутатор Netgear M4250 (1U, 254 мм глубина) — AV-сеть для Dante и управления. Оба прибора в третьей двери вертикальной секции — доступ при первичной инсталляции, далее закрыты.

Производственный цикл

Раскрой ламинированной фанеры 6,5 мм — лазерная резка на ЧПУ-станке, допуск ±0,2 мм/пог. м.
