Кофр рэковый нестандартный для L-Rack 12U 45 Service Hatch

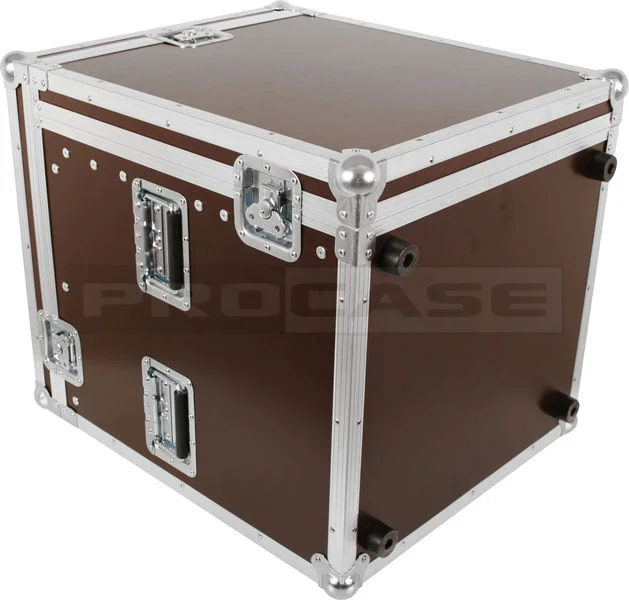

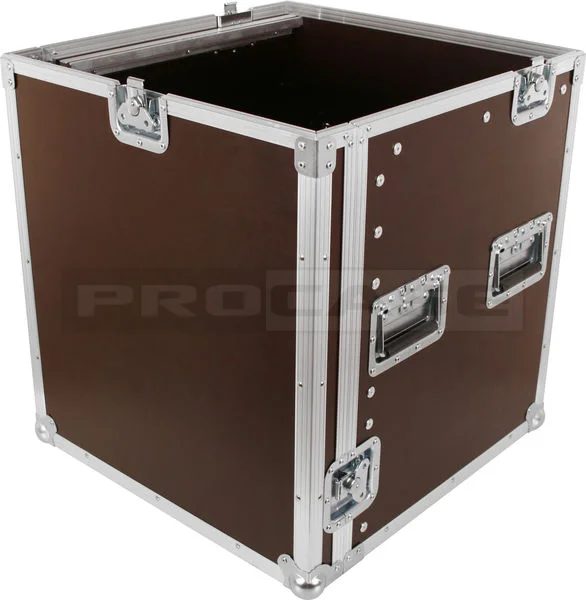

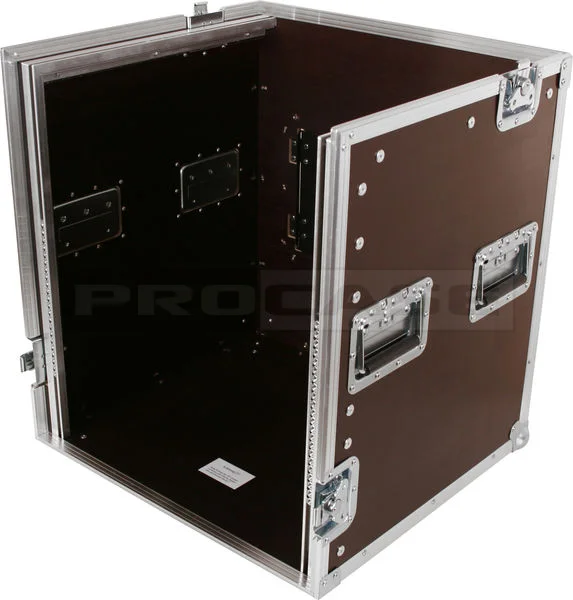

Кофр рэковый 12U L-Rack 45 Service Hatch построен на жёстком каркасе из алюминиевого профиля 30×30 мм со стенками из ламинированной фанеры.

Инженерная задача

Исходные условия

Звукорежиссёр турового уровня возил персональный парк аналоговой и цифровой обработки в стандартном универсальном рэке 12U со съёмной передней крышкой. Состав: два стереоревербератора Bricasti Design M7 (2×1U), процессор эффектов Eventide H9000 (2U), стереокомпрессор API 2500+ (1U), два компрессора Empirical Labs EL8X Distressor на полке 1U, два процессора Rupert Neve Designs 5045 Primary Source Enhancer (2×1U), ламповый компрессор Tube-Tech CL 1B (1U), сервер плагинов Waves SoundGrid Extreme Server (1U), стереотоншейпер Drawmer 1978 (1U) и кондиционер питания Furman PL-PRO DMC (1U). Гастрольный график — 42 концерта за сезон, 27 городов. Три проблемы стали хроническими:

• Во время саундчека и концерта звукорежиссёр корректировал параметры реверберации 8–12 раз (время спада Bricasti M7 под конкретную песню, соотношение wet/dry Eventide H9000 под акустику зала, порог срабатывания Distressor под вокалиста). Каждая корректировка требовала снятия передней крышки: 4 замка, 45 секунд. При 10 корректировках за шоу крышка снималась 10 раз — суммарно 7,5 минут простоя саундчека только на доступ к оборудованию.
• Поворотные энкодеры Bricasti M7 — датчики оптического типа с ресурсом 100 000 циклов. При частом снятии крышки энкодеры задевались манжетой куртки или предплечьем оператора при работе в тесноте FOH-позиции. За сезон задокументировано 5 случаев сбива параметра «время реверберации» из-за случайного касания — в двух случаях параметр изменился с 2,1 с на 8,6 с во время баллады, создав акустическую катастрофу в зале на 3 000 мест.
• Стандартный корпус 530×530×600 мм создавал монтажный конфликт: при установке на стандартный стол FOH-позиции (рабочая поверхность 600×900 мм) рэк занимал половину стола. Консоль, планшет управления и ноутбук для многодорожечной записи размещались на оставшейся площади — оборудование стояло внахлёст, кабели перекрещивались. При экстренной перестройке сета (замена трёх песен по просьбе хедлайнера) звукорежиссёр опрокинул ноутбук, потянувшись к Distressor.

Техническое решение

Разработан кофр L-Rack 12U 45 Service Hatch — корпус 550×660×560 мм с увеличенной на 130 мм шириной относительно стандарта/ Избыток ширины использован для размещения боковых органов управления и кабельных каналов:

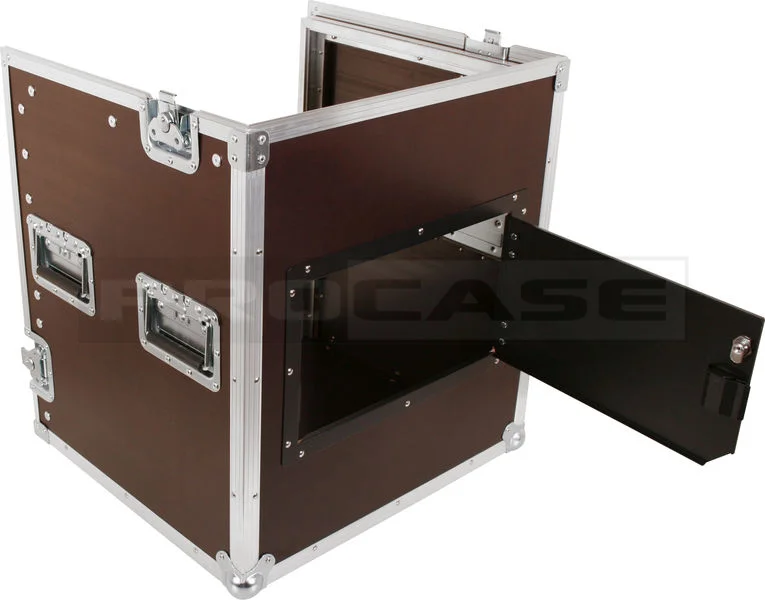

• Сервис-люк Позиционирован напротив приборов, требующих оперативного доступа: Bricasti M7 ×2 (позиции 1–2), Eventide H9000 (позиции 3–4) и API 2500+ (позиция 5). При открытой створке оператор получает доступ к: поворотным энкодерам Bricasti (время реверберации, предилей, эквализация хвоста), сенсорному экрану Eventide (выбор пресета, параметры модуляции), ручкам threshold/makeup gain API 2500+. Время доступа: 3 секунды на отпирание люка — вместо 45 секунд на снятие крышки. Десять корректировок за шоу экономят 7 минут саундчека.
• Сужение основания до 550 мм: при габаритной ширине 660 мм нижняя панель корпуса имеет ширину 550 мм на опорной плоскости — рэк занимает ровно половину стандартного стола FOH (550 из 900 мм). Оставшиеся 350 мм свободны под ноутбук, планшет и нотную партитуру. Расширение 660 мм реализовано за счёт консольного выноса боковых стенок над опорной плоскостью — нагрузка от приборов передаётся на центральную 19-дюймовую зону, боковые выносы не нагружены.
• Пять ручек Penn Elcom: две на верхней панели (подъём/спуск одного техника), две на боковых стенках (двое техников на лестнице), одна на тыльной (вытягивание из грузового отсека). Масса снаряжённого рэка ~32 кг — 12 приборов плюс корпус 16,9 кг.

Технические характеристики: сравнительный анализ

Привязка к оборудованию: обоснование компоновочных решений

Bricasti Design M7

Стереоревербератор Bricasti M7 (1U, масса 4,0 кг) — референсный процессор пространственной обработки, использующий собственные алгоритмы на базе двух DSP-процессоров Analog Devices SHARC. Содержит 224 пресета, 12 параметров реального времени на пресет. Критический параметр для оперативной корректировки — Reverb Time (0,3–30 с), регулируемый поворотным оптическим энкодером с тактильной отдачей на передней панели. Два прибора размещены в позициях 1 и 2 рэка — верхняя зона сервис-люка. Окно позиционировано так, что оператор видит LCD-дисплеи обоих M7 одновременно (угол обзора 12°, расстояние 400 мм — соответствует типовому положению головы сидящего звукорежиссёра).

Корректировка Reverb Time между песнями — штатная операция турового инженера: баллада требует 2,1–2,8 с, рок-боевик — 1,2–1,6 с, акапелла — 3,5 с с модуляцией хвоста. При стандартной крышке оператор либо отказывался от корректировки (работа на компромиссном значении), либо терял время. Сервис-люк сокращает цикл «услышал → подстроил» с 50 до 8 секунд — порог, при котором инженер выполняет корректировку, а не откладывает.

API 2500+ и Empirical Labs EL8X Distressor

Стереокомпрессор API 2500+ (1U, позиция 5) — VCA-компрессор с переключаемой топологией обратной связи (feed-back — классический звук API, feed-forward — современный). Регуляторы Threshold, Attack, Release и Makeup Gain доступны через сервис-люк. Два монокомпрессора Distressor EL8X (1U полка, позиция 6) — вне зоны люка, но доступны через боковые дублирующие регуляторы.

Rupert Neve Designs 5045 и Tube-Tech CL 1B

Два процессора Rupert Neve Designs 5045 Primary Source Enhancer (2×1U, позиции 7–8) и ламповый компрессор Tube-Tech CL 1B (1U, позиция 9) — приборы с фиксированными настройками на весь концерт. Размещены под глухой частью передней крышки, вне зоны сервис-люка. Настройка выполняется однократно на саундчеке (редкое снятие основной крышки), далее не требует доступа.

Производственный цикл

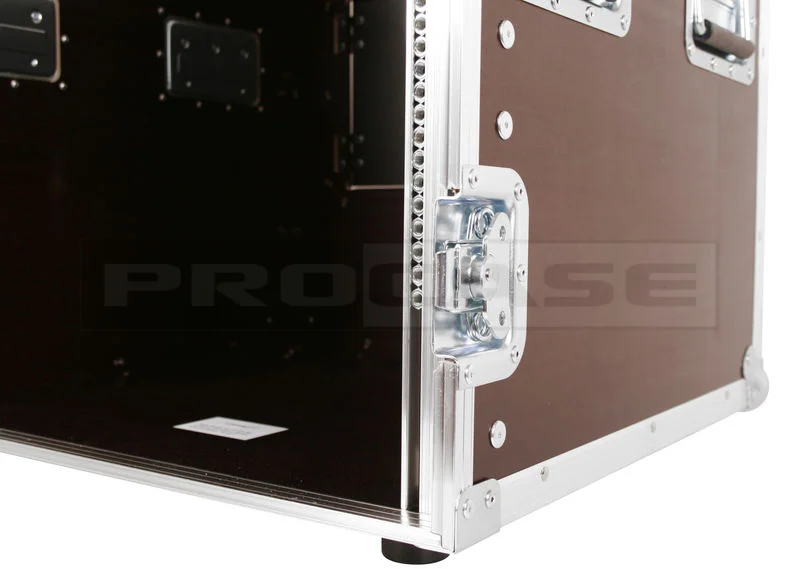

Раскрой ламинированной фанеры 6,5 мм — лазерная резка на ЧПУ-станке, допуск ±0,2 мм/пог. м. Боковые стенки корпуса имеют Г-образную форму (консольный вынос 55 мм за опорную плоскость), что потребовало усиления линии сгиба алюминиевой накладкой 3×20 мм, вклеенной в паз заподлицо. Угловые соединения — алюминиевый профиль 30×30 мм по всем 12 рёбрам, угловые шары (8 шт.).
