Кейс рэковый нестандартный для L-Rack 6U 45 Service Hatch RA

Нестандартный рэковый кейс 6U L-Rack 45 Service Hatch RA построен на жёстком каркасе из алюминиевого профиля 30×30 мм с обшивкой ламинированной фанерой. Прецизионная точность фиксации Dante-бокса Yamaha Rio3224-D2 и радиоприёмников Shure ULXD4Q достигнута фрезерованным ложементом из ЭВА 45 шор. Сервис-люк с окном и тыловая панель доступа обеспечивают двухстороннюю работу с оборудованием, демпфирование защищает разъёмные группы от структурной вибрации.

Инженерная задача

Исходные условия

Прокатная компания обслуживала 12 площадок ежемесячно с типовым Dante-рэком 6U в стандартном корпусе. Состав оборудования: Dante-бокс Yamaha Rio3224-D2 (2U, 32 аналоговых входа), четырёхканальный радиоприёмник Shure ULXD4Q (1U), двухканальный радиоприёмник Sennheiser EM 6000 (1U), AV-коммутатор Netgear M4250 (1U) и сетевой кондиционер Furman PL-PRO DMC (1U). Каждая смена площадки требовала репатчинга аналоговых входов Rio3224: конференция задействовала каналы 1–8, концерт — 1–24. Эксплуатация выявила три системные проблемы:

• Репатчинг Rio3224 выполнялся через переднюю панель: полное снятие крышки, доступ к задней панели бокса сквозь корпус кейса. При ширине корпуса 530 мм расстояние от передней кромки до задней панели прибора составляло около 420 мм — техник работал вслепую, на ощупь, рискуя выдернуть соседний разъём. Инцидент: при переключении с конференции на концерт отключён патч Dante Primary — потеря синхронизации на саундчеке.
• Перед выездом техник проверял статус портов Dante и RF-метр радиоприёмников — требовалось снятие крышки на 90 секунд. При трёх рэках в смену суммарные потери времени достигали 18 минут на проверку индикации.
• Рэки транспортировались в грузовом микроавтобусе уложенными плашмя. Стандартные 2 замка на передней крышке не обеспечивали равномерного прижима — после трёх месяцев эксплуатации один из замков разболтался, крышка открылась при опрокидывании кейса на пандусе. Радиоприёмник Shure выскользнул из направляющих на 40 мм и ударился передней панелью о бетон.

Техническое решение

Разработан кейс L-Rack 6U 45 Service Hatch RA — корпус 550×390×560 мм с двусторонним сервисным доступом. Фронтальная сторона — сервис-люк; тыловая сторона — полноразмерная панель доступа RA (Rear Access):

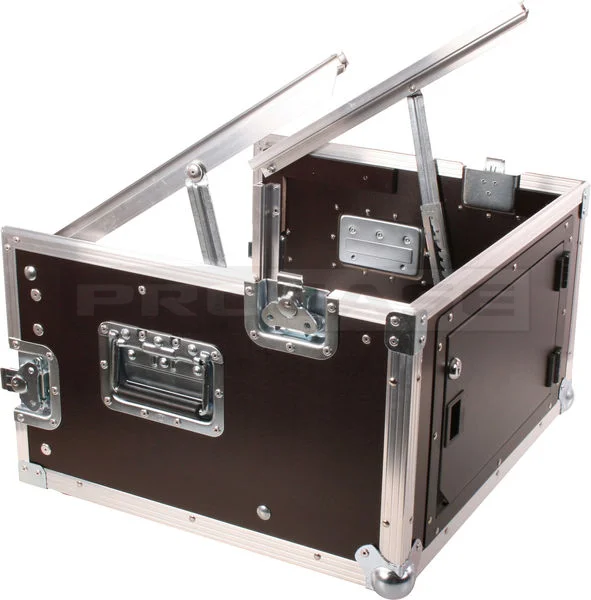

• Створка люка на двух рояльных петлях с независимым замком-бабочкой. При отпирании открывает доступ к органам управления, требующим физического контакта: джог-диск навигации Dante-патчей Rio3224, кнопка синхронизации IR-порта Shure, селектор выхода наушников Sennheiser.

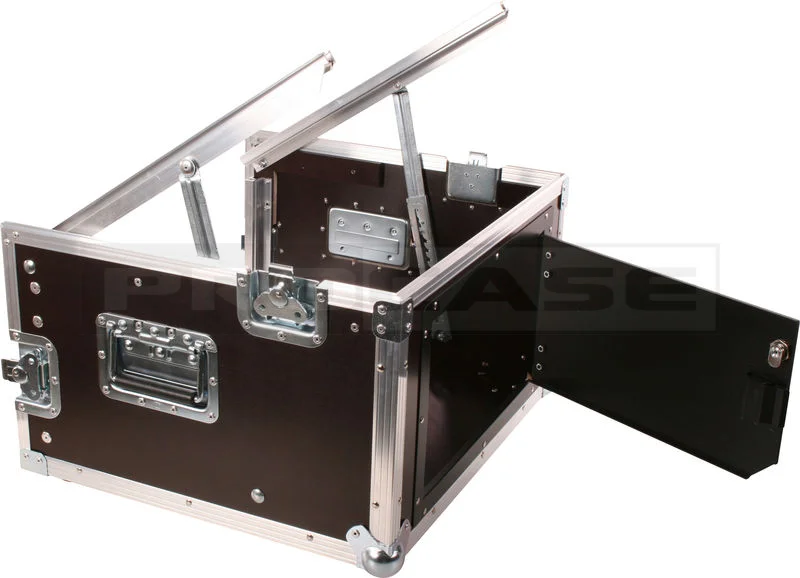

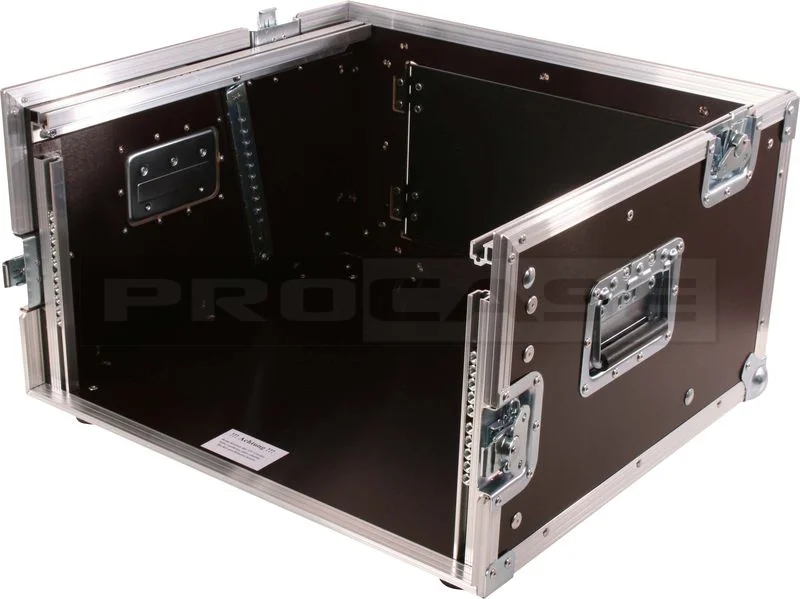

• Тыловая панель RA — полноразмерная откидная створка на задней стенке корпуса, закреплённая на двух рояльных петлях по нижнему краю. В закрытом положении фиксируется одним замком-бабочкой (пятый замок в системе). При отпирании створка откидывается вниз на 180°, открывая прямой доступ ко всем разъёмам задних панелей приборов: 32 XLR-входа Rio3224, антенные порты BNC Shure и Sennheiser, порты RJ-45 коммутатора Netgear. Репатчинг 24 каналов: 90 секунд, без снятия передней крышки.
• Внутренний кабельный органайзер на створке RA: четыре ряда велкро-петель и маркировочная планка с нанесёнными номерами каналов — техник подписывает патч меловым маркером, стирает после смены площадки.

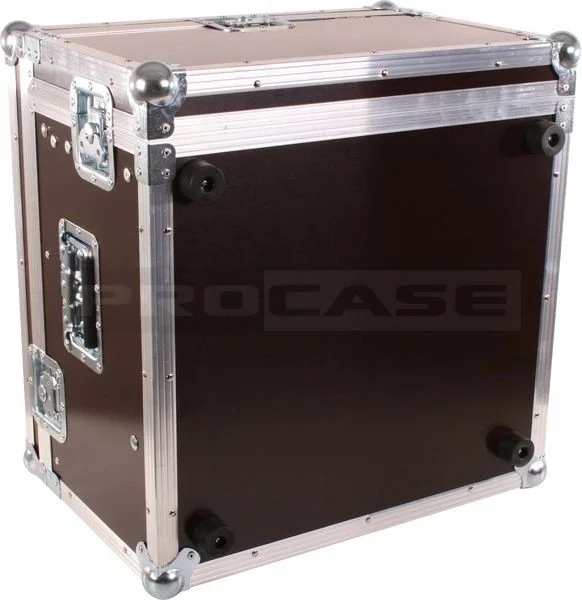

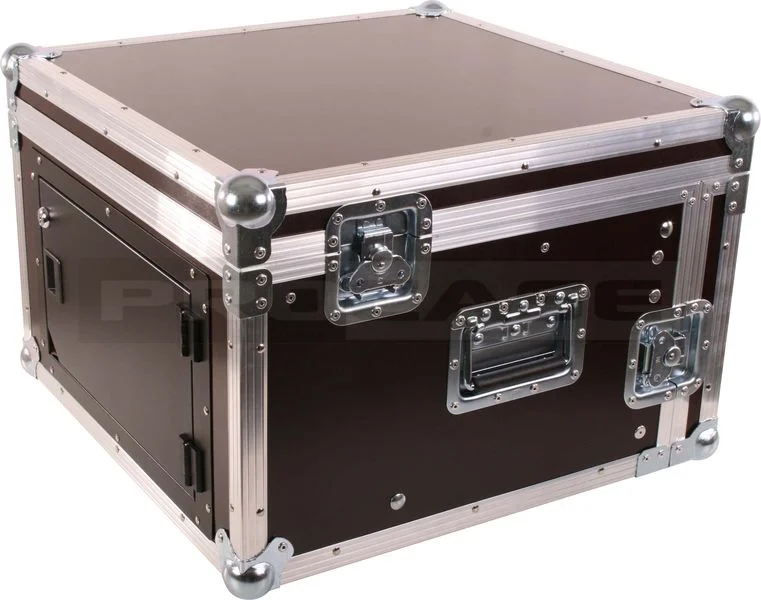

Система запирания — замки бабочки Adam Hall. Боковые ручки Penn Elcom. Восемь углов-шаров принимают удар при падении.

Технические характеристики: сравнительный анализ

Привязка к оборудованию: обоснование компоновочных решений

Yamaha Rio3224-D2

Dante-бокс Yamaha Rio3224-D2 (2U) — ядро рэка: 32 микрофонных предусилителя с аналоговыми входами XLR на задней панели, 16 аналоговых выходов, два порта Dante (Primary/Secondary) с разъёмами etherCON. Именно концентрация всей аналоговой коммутации на задней панели продиктовала необходимость створки RA. В стандартном корпусе панель XLR удалена от передней кромки кейса на 420 мм — техник не видит маркировку разъёмов. Створка RA открывает заднюю панель Rio3224 целиком: оператор видит номера каналов, подписанные производителем, и коммутирует XLR-патчи под прямым визуальным контролем.

Shure ULXD4Q и Sennheiser EM 6000

Четырёхканальный приёмник Shure ULXD4Q (1U) и двухканальный Sennheiser EM 6000 (1U) занимают позиции 3 и 4 рэка. Штатная процедура координации частот требует синхронизации передатчиков через IR-порт на передней панели — операция, выполняемая при смене площадки. Створка люка обеспечивает доступ к IR-окну каждого приёмника без раскрытия всего рэка. Антенные входы BNC на задней панели — в зоне створки RA; антенный сплиттер или внешние антенны подключаются за 30 секунд.

Netgear M4250 и Furman PL-PRO DMC

AV-коммутатор Netgear M4250 (1U) обслуживает Dante-сеть и управляющий VLAN. Передняя панель — 12 портов RJ-45 с LED-индикаторами link/activity. Кондиционер Furman PL-PRO DMC (1U) размещён в нижней позиции рэка — центр тяжести смещён вниз, кейс устойчив при переносе за верхнюю ручку.

Производственный цикл

Раскрой фанеры 6,5 мм — лазерная резка на ЧПУ-станке с допуском по кромке ±0,2 мм/пог. м. Зазор «створка-корпус» — 0,3 мм по всему периметру (контроль щупом при сборке). Алюминиевый каркасный профиль нарезается на автоматизированном отрезном комплексе (±0,3 мм).

Ложемент фрезеруется на 3-осевом ЧПУ-станке из ЭВА 45 шор. Каждое посадочное гнездо — с припуском 0,5 мм на сторону. Ложемент выполнен по модульной схеме: посадочное место под каждый прибор — отдельный съёмный блок, зафиксированный в общем массиве на штифтах. При ротации парка (замена приёмника Shure на модель другого производителя) заменяется только соответствующий модуль без перефрезеровки всего ложемента.

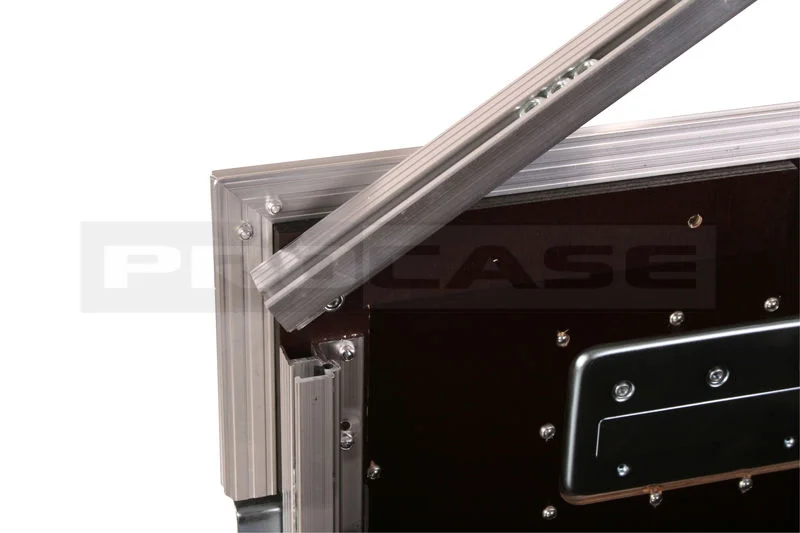

Створка RA собирается отдельно: фанера 6,5 мм + усиливающая рамка из алюминиевого уголка 15×15 мм по периметру (исключает коробление створки размером 390×550 мм при односторонней нагрузке замком). Маркировочная планка — алюминиевая полоса 30×2 мм с анодированным покрытием, крепится на заклёпках к внутренней стороне створки.
