В таких случаях возникает другая задача — обеспечить достаточный воздухообмен внутри корпуса. Работающая электроника выделяет тепло, а закрытый объём кейса может ограничивать естественное охлаждение. Поэтому при проектировании кейса PROCASE под постоянно работающую технику может предусматриваться вентиляция — с использованием вентиляционных решёток, фильтров или других элементов, выбранных в зависимости от назначения оборудования.
При этом вентиляция не означает отказ от защиты оборудования. Правильно подобранные вентиляционные элементы позволяют организовать циркуляцию воздуха и одновременно снизить попадание внутрь пыли и других загрязнений.
Зачем нужна вентиляция в кейсе
Основная задача вентиляции — обеспечить движение воздуха через внутреннее пространство кейса и способствовать отводу избыточного тепла.
Это особенно актуально, если оборудование:
- не извлекается из кейса во время эксплуатации;
- работает длительное время непосредственно внутри корпуса;
- имеет встроенные вентиляторы или другие элементы охлаждения;
- выделяет значительное количество тепла при работе;
- используется в помещениях или на выезде при повышенной температуре окружающей среды.
В таком формате кейс становится не просто транспортировочной упаковкой, а частью рабочего комплекса. Оборудование можно перевозить в защищённом корпусе, установить кейс на рабочее место и продолжить эксплуатацию без необходимости каждый раз извлекать технику. Для 19-дюймового оборудования используются, в частности, рэковые кейсы PROCASE.
Конфигурация вентиляции зависит от оборудования и его тепловыделения. В некоторых случаях достаточно естественного движения воздуха через вентиляционные элементы. Для более требовательных систем может потребоваться организованный приток и отвод воздуха с учётом расположения источников тепла внутри кейса.
Вентиляционные решётки и фильтры: в чём разница
Вентиляционная решётка обеспечивает свободный проход воздуха через стенку кейса и защищает вентиляционное отверстие от крупных загрязнений и механического воздействия.
Если оборудование чувствительно к пыли, вентиляционное отверстие может дополняться фильтрующим элементом. Он уменьшает количество пыли, которая попадает внутрь корпуса вместе с проходящим воздухом, сохраняя при этом возможность вентиляции.
| Элемент | Основная задача | Когда применяется |
|---|---|---|
| Вентиляционная решётка | Организация прохода воздуха и защита отверстия | Для оборудования, которому необходим естественный воздухообмен |
| Вентиляционная решётка с фильтром | Воздухообмен с дополнительной защитой от пыли | Для чувствительной электроники и оборудования, работающего в запылённой среде |
| Дополнительная система охлаждения | Принудительное движение воздуха | Для оборудования с повышенным тепловыделением |
Конфигурация вентиляции подбирается исходя из конкретного оборудования: его размеров, расположения вентиляционных отверстий, мощности и условий эксплуатации.
Вентиляция и защита IP54
Кейсы PROCASE с вентиляционными элементами проектируются с учётом того, что вентиляция и защита корпуса должны работать одновременно.
Для соответствующих исполнений кейсов используется уровень защиты IP54. Первая цифра означает защиту от пыли в количестве, достаточном для нарушения работы оборудования, а вторая — защиту от брызг воды с разных направлений.
При этом важно понимать отличие вентиляционного кейса от полностью герметичного корпуса. Вентиляция предполагает наличие организованного пути для движения воздуха. Поэтому конструкция не должна рассматриваться как полностью герметичная IP67 или IP68 система.
IP54 — подходящий формат защиты для многих задач, где одновременно требуются вентиляция, защита от пыли и защита от брызг воды.
Нужна ли вентиляция, если оборудование просто перевозится?
Если оборудование во время транспортировки находится в выключенном состоянии и извлекается из кейса перед работой, дополнительная вентиляция требуется далеко не всегда.
Необходимость вентиляционных элементов возникает прежде всего тогда, когда кейс используется не только для перевозки, но и как рабочий корпус.
Например, кейс может использоваться для:
- телекоммуникационного оборудования;
- систем управления и автоматики;
- измерительной аппаратуры;
- электронных блоков;
- оборудования для мероприятий и выездных работ;
- профессиональной аудио-, видео- и светотехники;
- других систем, которые должны работать непосредственно внутри защищённого корпуса.
В таких случаях вентиляция становится частью технического решения, а не дополнительной опцией ради самой защиты кейса. Пример специализированного решения для профессиональной техники — кейс для видеомикшера Roland.
Как работает вентиляция в рабочем кейсе
При работе оборудования внутри корпуса образуется тепло. Тёплый воздух перемещается внутри кейса, а через вентиляционные элементы обеспечивается его выход и поступление более холодного воздуха извне.
Для эффективного воздухообмена важно не просто установить одно отверстие в стенке. При проектировании учитываются расположение оборудования, источники тепла и направление движения воздуха.

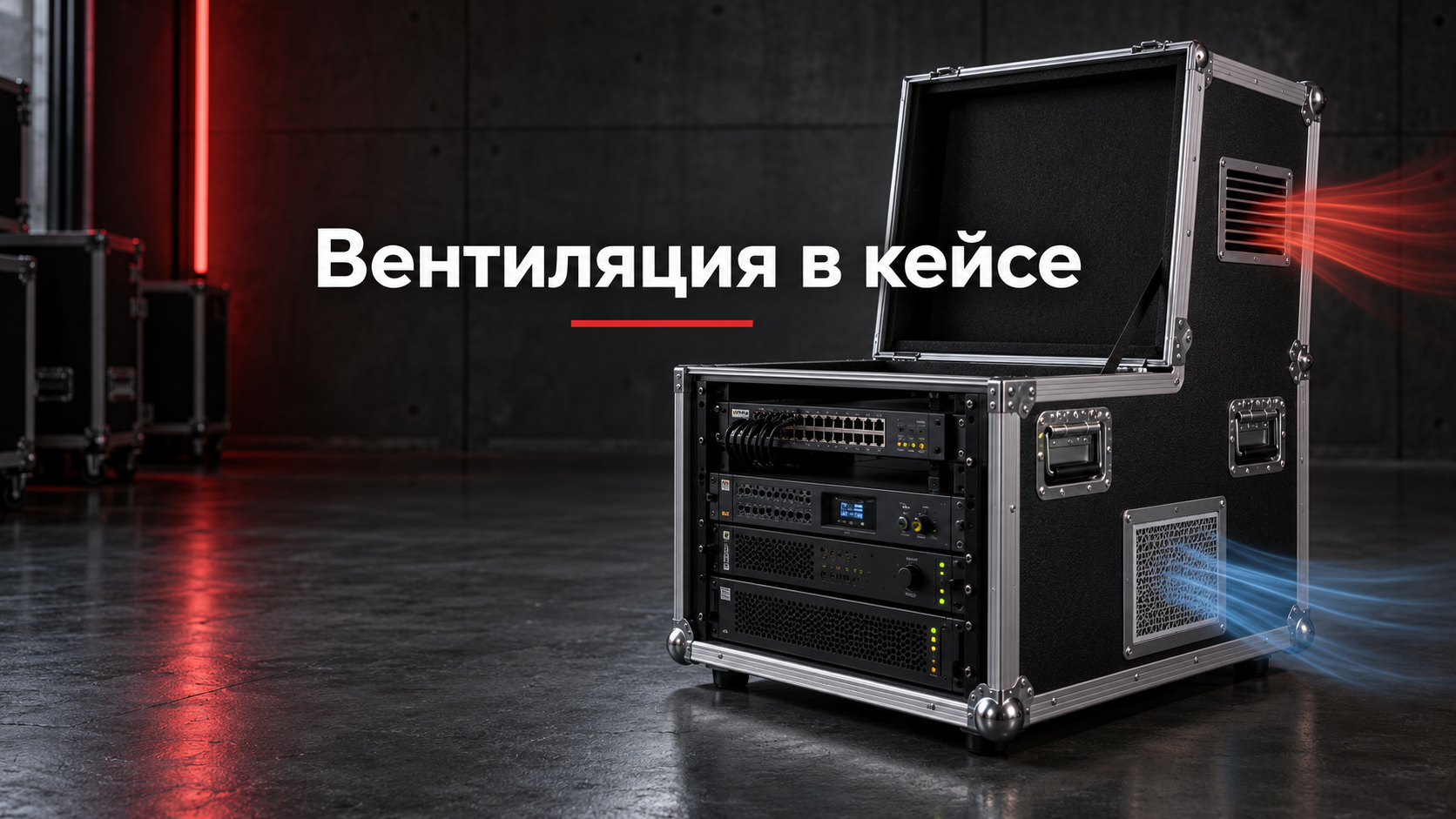

Например, вентиляционные элементы могут располагаться таким образом, чтобы обеспечить естественную циркуляцию: более холодный воздух поступает в нижнюю часть корпуса, проходит через внутренний объём и выходит через верхнюю часть.
Если естественного движения воздуха недостаточно, конструкция может предусматривать дополнительные средства принудительной вентиляции. Их параметры уже определяются исходя из характеристик конкретного оборудования.
Как выбрать вентиляцию для кейса
При заказе кейса с вентиляцией необходимо учитывать не только размеры корпуса, но и особенности оборудования, которое будет находиться внутри.
Основные вопросы при проектировании:
- Будет ли оборудование работать непосредственно внутри кейса?
- Какое количество тепла выделяется при работе?
- Где расположены штатные вентиляционные отверстия оборудования?
- Нужен естественный или принудительный воздухообмен?
- В каких условиях будет эксплуатироваться кейс?
- Насколько критично попадание пыли внутрь корпуса?
- Требуется ли дополнительная фильтрация воздуха?
- Какая компоновка оборудования предусмотрена внутри кейса?
Ответы на эти вопросы позволяют определить расположение вентиляционных элементов и подобрать подходящую конфигурацию корпуса. Для ориентира можно посмотреть стандартный рэковый кейс ProCase Rack 12U-40 и нестандартный рэковый кофр L-Rack 12U 45 Service Hatch.
Вентиляция кейса как часть индивидуального проектирования
В PROCASE вентиляционные элементы могут быть предусмотрены непосредственно на этапе проектирования кейса под конкретное оборудование.
Это позволяет заранее определить расположение вентиляции относительно оборудования, органов управления, разъёмов и других элементов конструкции. В результате вентиляционные отверстия не становятся случайным дополнением к готовому корпусу, а интегрируются в общую конструкцию кейса.
При необходимости внутри кейса также предусматриваются перегородки, ложементы, крепления, кабельные вводы и другие элементы, необходимые для полноценной эксплуатации оборудования.
Такой подход особенно актуален для B2B-заказчиков, которым требуется не просто транспортировочный кейс, а готовое решение для размещения и эксплуатации конкретной техники.
Вентиляция и защита от пыли
Открытое вентиляционное отверстие обеспечивает хороший воздухообмен, но одновременно создаёт дополнительный путь для попадания загрязнений. Поэтому при работе с чувствительной электроникой важно учитывать условия эксплуатации.
Вентиляционные решётки с фильтрующими элементами позволяют совместить две задачи: обеспечить движение воздуха и снизить количество пыли, поступающей внутрь кейса.
При этом фильтр не является абсолютной защитой от загрязнений и со временем может требовать очистки или замены. Его эффективность зависит от конструкции фильтра и условий эксплуатации.
Частые вопросы
Нужна ли вентиляция в обычном транспортировочном кейсе?
Не обязательно. Если оборудование перевозится в выключенном состоянии и во время работы извлекается из кейса, дополнительная вентиляция может не требоваться.
Когда вентиляция действительно необходима?
Прежде всего тогда, когда оборудование продолжает работать внутри кейса. В этом случае вентиляция помогает организовать воздухообмен и отводить тепло, образующееся при работе электроники.
Защищает ли вентиляционная решётка от пыли?
Обычная решётка ограничивает попадание крупных загрязнений, но не является полноценным пылевым фильтром. Для более высокой защиты от пыли применяется вентиляция с фильтрующим элементом.
Можно ли совместить вентиляцию и защиту IP54?
Да. Вентиляционные элементы подбираются с учётом необходимого уровня защиты корпуса. Для соответствующих решений PROCASE используется защита IP54.
Можно ли установить вентиляцию в уже готовый кейс?
В некоторых случаях технически возможно дооснащение готового корпуса, однако оптимальный вариант — предусмотреть вентиляцию на этапе проектирования. Это позволяет правильно расположить вентиляционные элементы относительно оборудования и сразу учесть их в конструкции.
Можно ли сделать кейс, в котором оборудование работает во время транспортировки?
Да, если конструкция и оборудование рассчитаны на такой режим эксплуатации. В этом случае кейс проектируется с учётом теплоотвода, вентиляции, расположения оборудования и необходимых элементов защиты.
Итог
Вентиляция в профессиональном кейсе нужна прежде всего для организации контролируемого воздухообмена.
Если оборудование работает непосредственно внутри кейса, необходимо обеспечить условия для отвода тепла. В зависимости от задачи для этого используются вентиляционные решётки, фильтрующие элементы и, при необходимости, принудительная вентиляция.
При этом кейс сохраняет свою основную функцию — защищать оборудование во время транспортировки и эксплуатации. Для решений PROCASE с вентиляцией применяется уровень защиты IP54, который сочетает защиту от пыли и брызг воды с возможностью организовать воздухообмен.
PROCASE проектирует кейсы под конкретное оборудование и условия эксплуатации. В конструкцию могут быть заложены вентиляционные элементы, фильтры, внутренние крепления, ложементы, перегородки и другие необходимые решения.
