Как правильно замерить оборудование для заказа кофра: пошаговая инструкция
При заказе индивидуального кофра или кейса точные замеры — это 80% успеха. Ошибка в 5–10 мм может привести к тому, что оборудование не войдёт в кофр, будет болтаться внутри или упрётся в крышку. Ниже — пошаговая инструкция, как снять размеры без ошибок.
Подсказка: если сомневаетесь — лучше заложить небольшой запас, чем ошибиться в меньшую сторону.
Коротко: что разберём
- зачем нужны точные размеры и чем опасна погрешность;
- какие габариты нужны в первую очередь и что обязательно учитывать;
- как снимать высоту с ножками, ручками, кнопками и выступами;
- когда нужен чертёж и какие фото отправить менеджеру;
- частые ошибки и как их избежать.
Зачем нужны точные размеры для кофра?
Индивидуальный кофр проектируется под конкретное устройство — с учётом формы, выступов, ножек, разъёмов и условий эксплуатации. Правильные замеры помогают:
- избежать люфта и риска повреждения оборудования;
- обеспечить плотную посадку ложемента и корректную работу крышки;
- не переплачивать за переделки на этапе корректировки проекта;
- ускорить производство и согласование.
Ошибка в размерах → ошибка в кофре → дополнительные расходы и задержка по срокам.
Какие размеры нужно снять в первую очередь?
Базово нужны три габарита: ширина (W), глубина (D), высота (H). Но важно помнить: оборудование редко является «идеальным прямоугольником».
Найдите самую выступающую точку по каждой оси (Ш/Г/В) и измеряйте именно по ней.
Обязательно учитывайте элементы, которые «делают размер»: ножки, ручки, кнопки, колёсики, разъёмы, крепления.
Если форма асимметричная — сделайте 2 замера по разным сторонам и приложите фото для пояснения.
Передавайте размеры в правильном порядке: Ш × Г × В (ширина × глубина × высота).
- ножки/подставки/резиновые опоры;
- ручки, кнопки, тумблеры, органы управления;
- выступающие разъёмы, крепления, вентиляционные решётки;
- панели и элементы, выходящие за общий периметр.

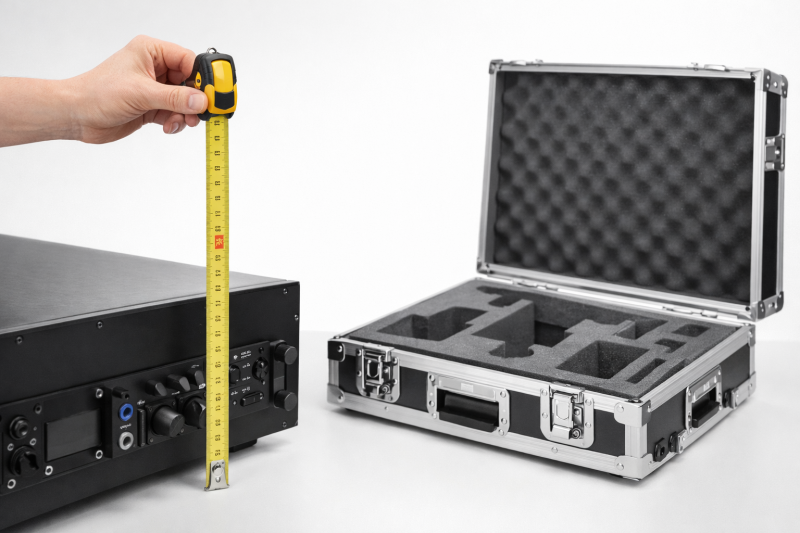

Как правильно измерить высоту с ножками и выступами
Частая ошибка — измерять высоту только по корпусу, забывая о ножках или выступающих деталях. Правильный порядок:
- Поставьте устройство на ровную поверхность.
- Измерьте общую высоту от пола до самой верхней точки.
- Учтите выступы: ручки, тумблеры, регуляторы, «шапки» разъёмов.
- Если сверху есть элементы управления — укажите их высоту отдельно и заложите небольшой запас.
Если сверху есть «тонкие» элементы (кнопки/переключатели), обязательно обозначьте их высоту отдельно — мы заложим защитный слой в крышку и правильный зазор.

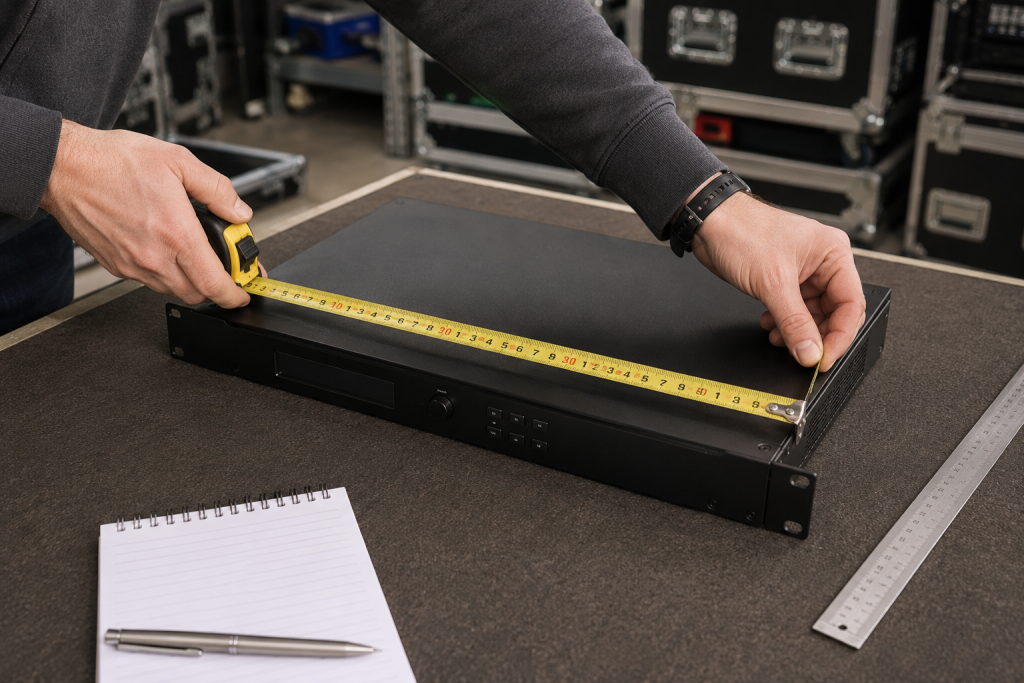

Как замерить ширину и глубину: учитываем не только корпус
Ширина и глубина снимаются по самой крайней точке — часто это ручки, скругления, решётки, выступающие боковые элементы.
- найдите самую «выступающую» деталь по горизонтали;
- замерьте расстояние до крайней точки противоположной стороны;
- добавьте небольшой запас на погрешность измерения (и обязательно приложите фото).
Когда нужен полноценный чертёж для кейса?
Чертёж особенно нужен, если оборудование:
- имеет нестандартную форму или несколько уровней;
- имеет большие боковые выступы;
- требует сложного фигурного ложемента;
- должно фиксироваться в определённом положении (стоять/лежать/под углом).
Достаточно схемы от руки с цифрами и пометками. Если оборудование дорогое/уникальное — отлично подойдут: PDF/DXF/DWG/STEP, техпаспорт и фото всех сторон.
Фото-примеры: что нужно отправить
Чтобы исключить ошибки, отправьте:
- фото спереди, сзади, сверху, сбоку;
- фото всех выступающих элементов и органов управления;
- фото разъёмов (особенно если оборудование будет перевозиться с подключёнными кабелями);
- фото оборудования рядом с рулеткой/линейкой под прямым углом (для масштаба).
Хорошие снимки ускоряют согласование и помогают сразу заложить правильные зазоры и защитные слои.
Частые ошибки при замере оборудования
- измеряют корпус, но не учитывают ножки, ручки и выступы;
- делают замер «впритык» без рабочего зазора;
- не фотографируют скрытые выступы и элементы в зоне крышки;
- не учитывают охлаждение, если оборудование работает в кейсе;
- передают размеры в неправильной последовательности.
Ш × Г × В (ширина × глубина × высота). Если есть выступы — укажите их отдельно + приложите фото.
Полезные советы для точных замеров
- замеряйте дважды: сначала вы, затем другой человек;
- перепроверьте выступы — они часто определяют финальный размер;
- делайте фото с линейкой/рулеткой строго под прямым углом;
- если сомневаетесь — лучше заложить небольшой запас, чем ошибиться в меньшую сторону.
Что делать, если сложно измерить оборудование?
Если форма сложная или доступ ограничен — не откладывайте. Мы поможем по фото/документации и уточняющим вопросам. Главное — лучше уточнить, чем получить неверный кофр.
Отправьте размеры и фото через страницу расчёта или свяжитесь с нами — менеджер проверит корректность, уточнит детали и подготовит предварительный проект.
Итог: как замерить оборудование для кейса без ошибок
- снимите Ш/Г/В по самым выступающим точкам;
- учтите ножки, кнопки, тумблеры, разъёмы и выступы;
- сделайте фото со всех сторон + фото с линейкой в кадре;
- при необходимости приложите простой чертёж (даже от руки);
- если сомневаетесь — уточните у менеджера перед запуском в производство.
А значит — гарантированная защита вашего оборудования при перевозке и хранении.
