Что такое рэковая стойка (Rack 19") и как выбрать высоту в юнитах (U)?
Рэковая стойка (или Rack 19") — это стандартная конструкция для установки профессионального оборудования: серверов, усилителей, роутеров, студийных приборов, коммутаторов и РА-устройств.
Если вы выбираете рэковый кейс, стационарную стойку или мобильный рэк, важно понимать:
что такое стандарт 19 дюймов;
что означает размер 1U, 2U, 4U и т. д.;
сколько сантиметров составляет один юнит;
какие бывают способы установки направляющих (рельс) и как они влияют на монтаж.
В этой статье — простое и понятное объяснение для тех, кто впервые сталкивается с рэковыми системами.
Что такое стандарт 19 дюймов?
Стандарт 19" — это международный формат, определяющий ширину оборудования, которое устанавливается в рэковую стойку или рэковый кейс.
● 19 дюймов = 482,6 мм
Это общая ширина фронтальной панели, которая крепится к стойке с помощью монтажных ушей.
— внутренняя ширина между направляющими ≈ 450 мм;
— ширина между монтажными отверстиями ≈ 466 мм
— 19" — именно внешний монтажный формат, а не ширина корпуса оборудования.
Используется во всех сферах:
- телеком;
- студийный звук;
- IT-оборудование;
- светотехника;
- медицинские приборы;
- серверные комплексы.
Что такое юниты (U) и как они измеряются?
Юнит (U) — это стандартная единица высоты рэкового оборудования.
Один юнит имеет строго фиксированную высоту:
✔ 1U = 44,45 мм (4,445 см)
Любое рэковое оборудование кратно этому размеру.
Например:
- 1U — тонкое устройство (микшер, сервер)
- 2U — усилитель мощности
- 3U–4U — процессоры, рекордеры, коммутация
- 6U+ — крупные блоки, шкафы, свитчи, герметичные источники питания
Таблица перевода юнитов (U) в сантиметры
Для удобства — наглядная таблица.
Высота рэковой стойки в сантиметрах:
| U | Высота (мм) | Высота (см) |
|---|---|---|
| 1U | 44,45 мм | 4,45 см |
| 2U | 88,90 мм | 8,89 см |
| 3U | 133,35 мм | 13,33 см |
| 4U | 177,80 мм | 17,78 см |
| 5U | 222,25 мм | 22,22 см |
| 6U | 266,70 мм | 26,67 см |
| 8U | 355,60 мм | 35,56 см |
| 10U | 444,50 мм | 44,45 см |
| 12U | 533,40 мм | 53,34 см |
| 16U | 711,20 мм | 71,12 см |
| 20U | 889,00 мм | 88,90 см |
Если клиент спрашивает:
“Сколько см у 4U?” → ответ: 17,78 см.

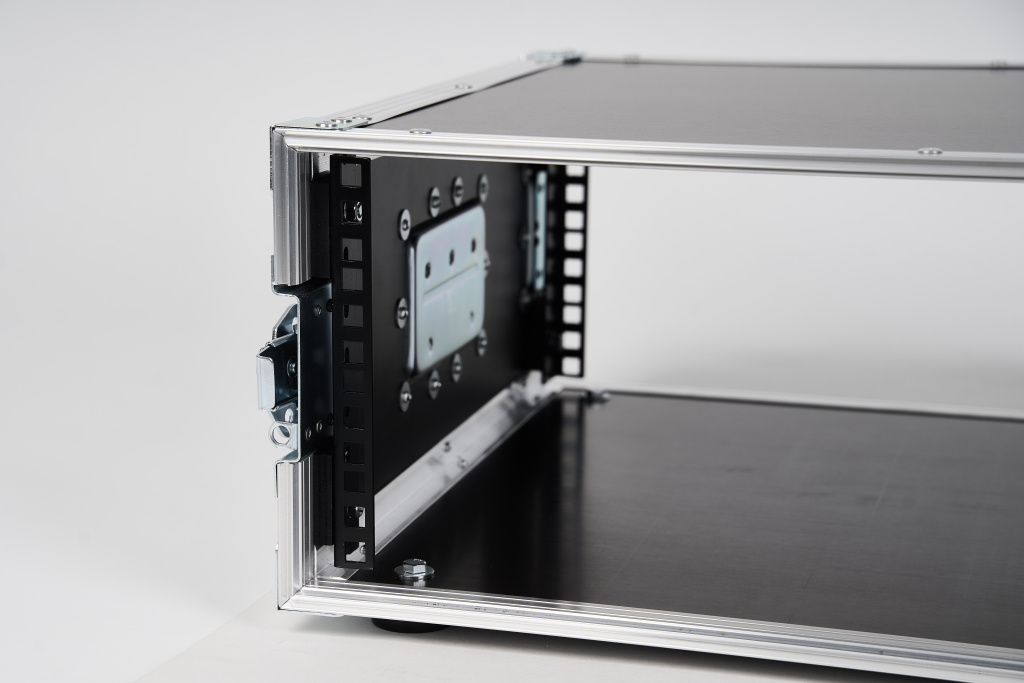

Какие бывают способы установки направляющих (рельс) для рэковых стоек?
В рэковых системах используются два основных вида установки рельс:
Самый распространённый вариант.
Оборудование крепится только к фронтальным стойкам.
Подходит для:
- усилителей
- медиаплееров
- студийных приборов
- лёгких серверов
Нужны, если оборудование тяжелое или длинное.
Обеспечивают дополнительную жёсткость и стабильность.
Используются для:
- серверов
- мощных усилителей
- трансформаторных блоков питания
Как выбрать высоту рэковой стойки под оборудование?
Чтобы расчёт был правильным, учитывайте:
- ✔ 1. Суммарную высоту всего оборудования
Сложите U всех устройств, например:
- микшер — 2U
- процессор — 1U
- усилитель — 2U
- распределитель питания — 1U
Итого: 6U
- ✔ 2. Запас по высоте минимум 1–2U
Он понадобится для:
- вентиляции
- кабельного менеджмента
- дальнейшего расширения
Итого: 6U + 2U → стойка 8U
- ✔ 3. Глубину оборудования
Это критично при выборе рэкового кейса или транспортировочного решения.
Оборудование может быть:
- коротким (200–300 мм),
- средним (350–450 мм),
- глубоким (500+ мм).
Глубина кейса рассчитывается по самому глубокому оборудованию с учётом:
- разъёмов
- вентиляции
- кабельного пространства
- ✔ 4. Условия эксплуатации
Если стойка будет стоять в студии — подойдёт открытая.
Если нужна транспортировка — необходим рэковый кейс (Rack Case).
Какие бывают рэковые стойки и кейсы?
- ● Стационарные стойки
Используются в серверных, студиях, монтажных комнатах. - ● Передвижные шкафы

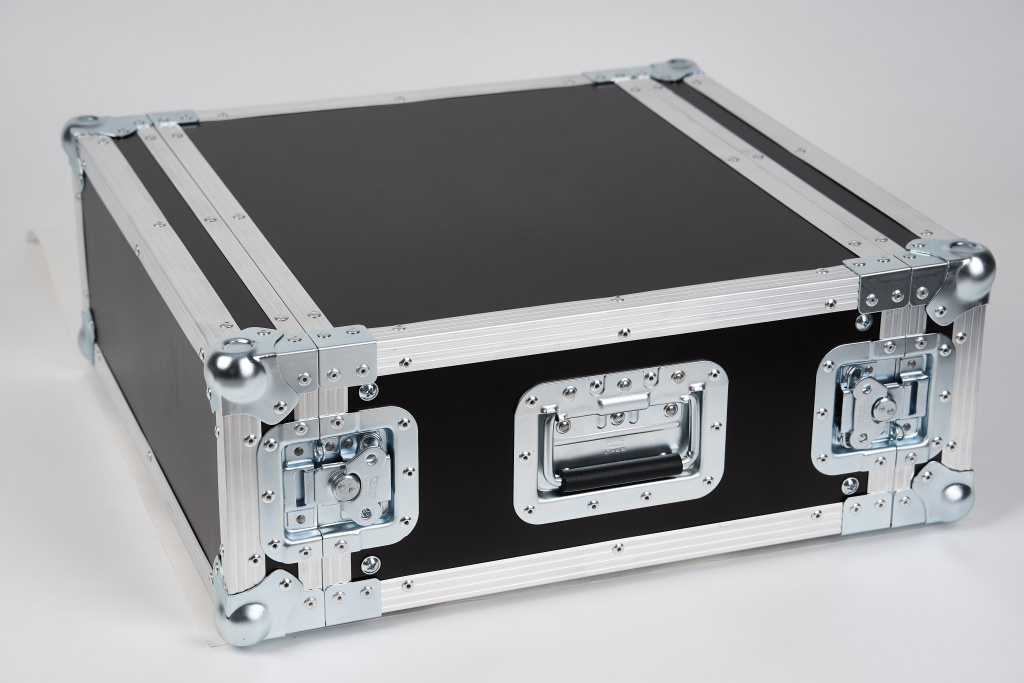

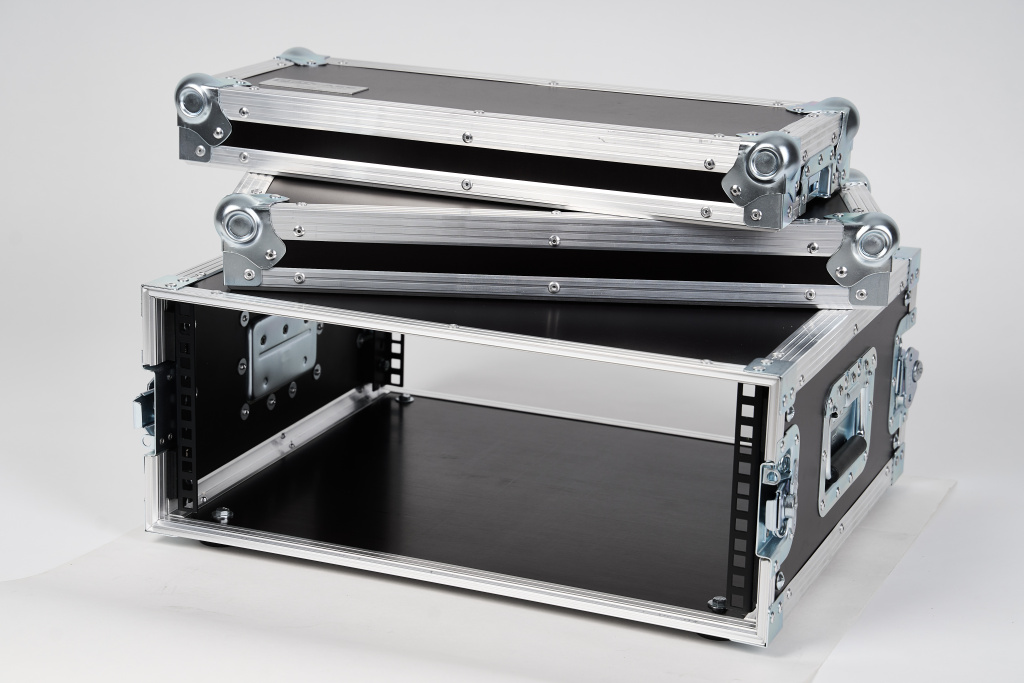

На колёсах, с закрытыми дверцами. - ● Рэковые кейсы (Rack Cases)
Полностью мобильные кофры из фанеры и алюминиевого профиля.
- защита при транспортировке
- надежность конструкции
- возможность выбрать любую высоту
- индивидуальная глубина
- ударопрочность
- возможность ложемента или кабельного канала
