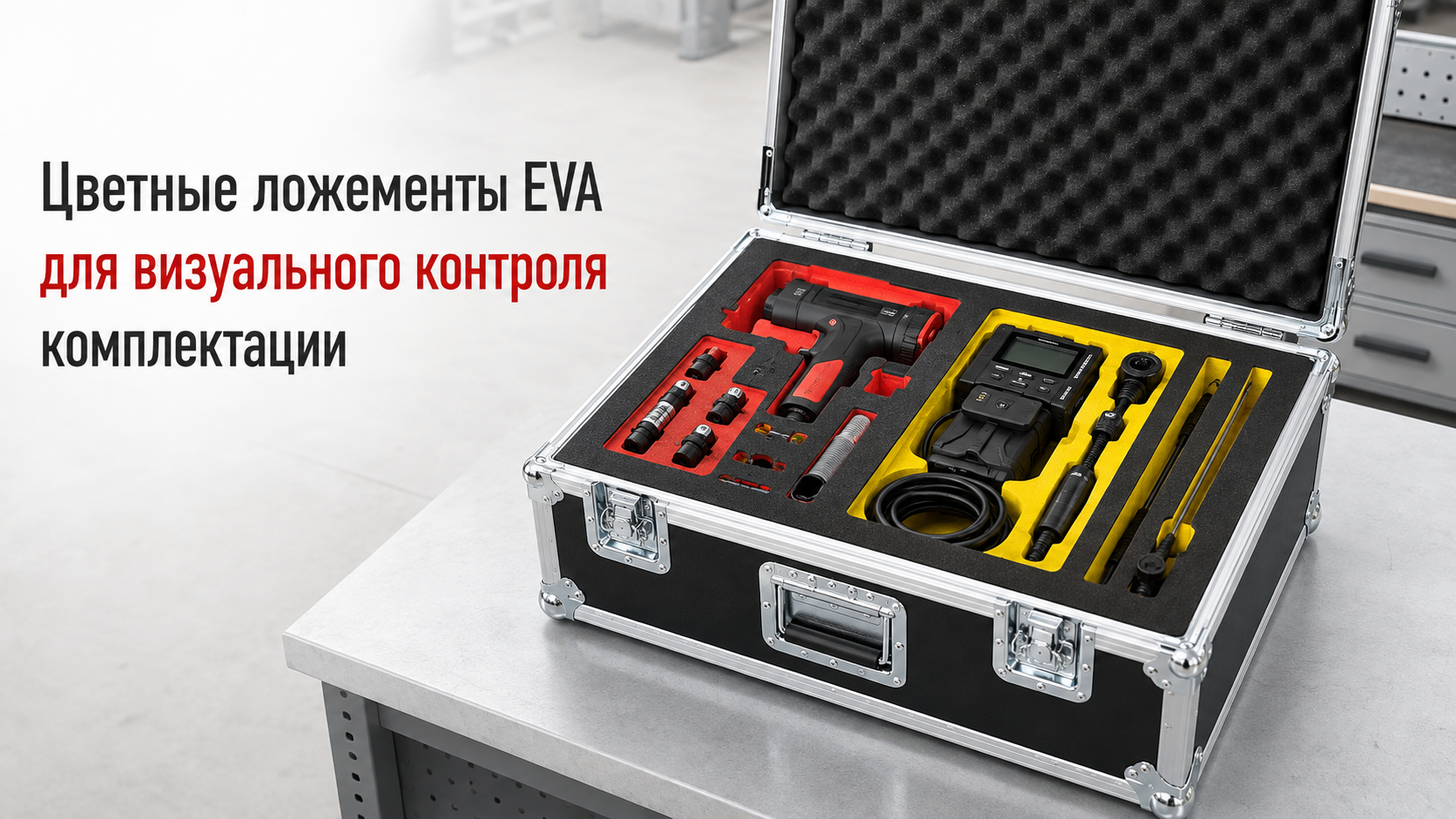

Цветные ложементы EVA для визуального контроля комплектации

Ежесменная потеря часов на поиски забытого ключа обходится предприятию в сотни тысяч рублей вынужденного простоя. Цветные ложементы EVA превращают хаотичный набор оснастки в строгую систему, где отсутствие любой детали фиксируется за одну секунду благодаря контрастным слоям. Разбираем технологии многослойной фрезеровки и стандарты бережливого производства для внедрения идеального порядка на участке.

Потерянный ключ и сорванный ремонт

Простой ремонтной бригады из-за поисков специализированного ключа обходится предприятию в 50 000 – 100 000 рублей за каждый час остановки конвейера. Когда мастер тратит 15 минут на обнаружение недостающей торцевой головки, срываются сроки планового технического обслуживания. Предотвратить подобные инциденты и минимизировать операционные риски помогают цветные ложементы EVA, которые превращают хаотичное хранение в упорядоченную среду.

Основа инженерного решения — вспененный этиленвинилацетат, обладающий высокой эластичностью и способностью десятилетиями удерживать заданную геометрию фрезерованных ячеек. Встроенная система визуального контроля базируется на контрасте полимерных слоев: верхний цветной пласт снимается до нижнего, создавая так называемую тень инструмента. Если предмет отсутствует на своем месте, яркий контрастный контур мгновенно бросается в глаза любому сотруднику цеха, что исключает долгий поиск.

Грамотная организация пространства требует строгого учета эргономики: тяжелые ключи размещаются ближе к центру тяжести кейса, а часто используемые биты фиксируются на уровне рук оператора. Когда каждый элемент, входящий в стандартный набор инструментов, имеет закрепленное место, комплектация проверяется за 3 секунды одним взглядом. Это полностью исключает человеческий фактор и гарантирует, что после завершения работ ни одна деталь не останется внутри обслуживаемого оборудования. Такой подход окупается уже в первый месяц за счет сокращения непроизводительных потерь времени.

Внедрение такого подхода кардинально меняет культуру производства. Механики перестают тратить когнитивный ресурс на запоминание расположения оснастки, а мастера участков получают надежный способ аудита наличия принадлежностей перед сменой. Визуальный контроль комплектации становится неотъемлемой частью ежедневных операционных процедур, защищая бизнес от скрытых убытков и срывов графиков отгрузок.

Анатомия контрастного слоя: как работает визуальный контроль

Принцип «тени инструмента»

Фундамент, на котором строится эффективный визуальный контроль комплектации, заключается в оптическом контрасте и глубине восприятия. Что такое контрастное выделение цветом в классическом понимании? Это концепция доски с силуэтами, адаптированная под объемные полимерные материалы для работы в полевых условиях. Когда мастер извлекает ключ, на дне остается свободное пространство. За счет разницы в пигментации формируется визуальная тень, которая мгновенно сигнализирует об отсутствии предмета даже при плохом освещении цеха. Цветные слои EVA здесь выступают не просто декоративным элементом, а строгим функциональным индикатором. Достаточно одного взгляда, чтобы понять, укомплектован ли кейс, без необходимости пересчитывать каждый предмет вручную. Это исключает человеческий фактор и гарантирует прозрачность инвентаризации.

Технология многослойной фрезеровки

Производство таких инженерных решений требует высокоточного оборудования и строгого контроля качества на каждом этапе. Изначально заготовка представляет собой многослойный сэндвич, где надежная адгезия слоев гарантирует полное отсутствие расслоений при интенсивной ежедневной эксплуатации. Верхний пигментированный пласт обычно имеет толщину 2 мм и радикально отличается по цвету от базовой подложки. Современная фрезеровка с числовым программным управлением снимает верхний контур строго по векторному чертежу, формируя идеальное посадочное место с микронной точностью. Альтернативным методом выступает лазерная резка, которая обеспечивает еще более гладкие стенки ячеек, предотвращая преждевременное истирание абразивных кромок инструмента. Именно так создаются цветные ложементы, способные выдерживать агрессивный контакт с техническими жидкостями без потери исходной геометрии.

Эргономика извлечения

Глубина выборки рассчитывается индивидуально под габариты и вес каждого предмета, входящего в набор. Если полость окажется слишком мелкой, рукоять будет выступать и мешать закрытию крышки, что неизбежно приведет к деформации полимера. Оптимальный зазор между стенками ячейки и корпусом инструмента составляет 1-2 мм, что позволяет извлекать и возвращать оснастку за доли секунды. При этом плотное облегчение предотвращает болтание предметов при транспортировке в служебном транспорте. Правильно спроектированный рельеф снижает физическое усилие при выемке тяжелых торцевых головок, защищая суставы кистей оператора от микротравм при многократных циклах сборки и разборки. Такой подход продлевает срок службы самой оснастки, исключая ее падение на бетонный пол.

5 шагов маркировки комплектов по стандартам бережливого производства

Сортировка и аудит оснастки. Перед тем как начать проектирование, необходимо провести полный аудит всего арсенала мастера. На этом этапе отсеиваются сломанные биты, дубликаты ключей и устаревшие приспособления, которые не используются в работе более 30 дней. Только чистый и актуальный инвентарь подлежит дальнейшему размещению, что исключает захламление ячеек. Грамотная сортировка позволяет сократить итоговый объем кейса на 15-20%, делая его более компактным. Процесс требует участия самого механика, так как только он знает реальную частоту использования специфических адаптеров.

Систематизация и эргономичное зонирование. Организация рабочего места требует логичного распределения предметов по частоте их применения и весу. Тяжелые и габаритные агрегаты, такие как динамометрические ключи или пневмогайковерты, размещаются в нижней части кейса, строго ближе к центру тяжести. Легкие расходники, отвертки и мелкие биты занимают верхние слоты на уровне глаз. Такой подход снижает физическую нагрузку на кисти оператора и предотвращает опрокидывание открытого кейса. Частые манипуляции с тяжелым оснащением без правильной развесовки быстро приводят к профессиональным заболеваниям суставов.

Стандартизация посадочных мест. На этом этапе формируется точная геометрия каждой ячейки под конкретный профиль. Инженеры снимают контуры каждого предмета с учетом обязательных технологических зазоров 1-2 мм для свободного и быстрого извлечения. Глубина фрезеровки рассчитывается индивидуально: она должна быть достаточной для надежной фиксации, но не позволять рукоятям выступать за пределы рабочей плоскости. В противном случае крышка кейса не закроется, что неизбежно приведет к деформации полимера. Стандартизация также подразумевает создание единого шаблона для всех однотипных кейсов на предприятии.

Визуализация и нанесение идентификации. Отвечая на вопрос, как маркировать инструменты в EVA, специалисты применяют контрастные полимерные вставки или глубокую лазерную гравировку на дне ячеек. Каждый слот получает уникальный буквенно-цифровой код, полностью дублирующий инвентарный номер оснастки. Иногда под прозрачный верхний слой подкладывается бумажная этикетка с фотографией предмета. Это позволяет мгновенно идентифицировать недостающий элемент даже новому сотруднику. Подобная маркировка комплектов исключает кражи и несанкционированный вынос дорогостоящей оснастки за пределы территории.

Поддержание порядка и регулярный аудит. Внедренный EVA ложемент требует жесткой дисциплины и периодической проверки на соответствие утвержденным стандартам. Мастер участка обязан тратить 2 минуты в конце каждой смены на осмотр контрастных слоев. Если на дне обнаруживается яркое пятно, это служит прямым сигналом к немедленному поиску утерянного предмета. Такой визуальный контроль комплектации гарантирует, что ни одна деталь не будет забыта внутри агрегата. Результатом становится формирование устойчивой культуры производства, где порядок поддерживается автоматически.

Сравнительная таблица: подбор плотности и толщины EVA

Выбор правильных характеристик напрямую влияет на срок службы кейса и сохранность дорогостоящей оснастки. Материал для ложементов должен обеспечивать надежную фиксацию, но при этом не царапать металл и не оставлять следов. Оптимальная плотность EVA варьируется в зависимости от веса предметов и условий эксплуатации. Вспененный каучук обладает отличной амортизацией, эффективно гасящей ударные нагрузки и вибрации при транспортировке в служебном транспорте.

При проектировании инженерных решений важно учитывать, что итоговая толщина листа должна превышать высоту самого крупного предмета минимум на 10-15 мм, чтобы крышка транспортировочного кейса не давила на рукояти и не деформировала полимер. Для многослойных систем контрастный верхний слой обычно имеет толщину 2-3 мм, чего достаточно для формирования четкого силуэта. Неверно подобранный EVA ложемент для инструмента приведет либо к выпадению деталей при тряске, либо к физическому разрушению ячеек. Правильная плотность EVA гарантирует, что стенки ячеек не будут крошиться даже после тысяч циклов извлечения и возврата оснастки. Кроме того, жесткие марки полимера лучше сопротивляются воздействию технических масел и растворителей, которые неизбежно попадают на поверхность при работе в цеху. Именно поэтому на этапе проектирования инженеры всегда закладывают запас прочности, выбирая материал с показателем твердости на 10-15% выше минимально расчетного.

Технологии нанесения идентификации на полимерную поверхность

Лазерная гравировка

Отвечая на частый вопрос, чем подписать ячейки в EVA, инженеры все чаще выбирают лазерное воздействие. Лазерная гравировка позволяет выжигать микроскопический слой полимера, формируя долговечные буквенно-цифровые коды прямо на дне углубления. Глубина такого воздействия обычно составляет 0,5-1 мм, что полностью исключает стирание символов даже при постоянном трении металлическими частями.

Гравировка EVA отличается высокой скоростью: современный CO2-станок обрабатывает один кейс на 50 предметов всего за 15-20 минут. Нанесение маркировки таким методом требует точной настройки мощности излучателя, чтобы не прожечь материал насквозь и не испортить нижний контрастный слой. Это идеальный вариант для серийного производства, где требуется строгое дизайнерское оформление и максимальная износостойкость символов в условиях агрессивной цеховой среды. Символы не выцветают под воздействием ультрафиолета и не боятся контакта с техническими маслами.

Вклейка контрастных шильдов

Альтернативным подходом выступает физическое крепление информационных табличек. Шильды из прочного пластика или металла фиксируются на дне ячейки с помощью специализированных клеевых составов. Этот метод маркировки EVA ложемента незаменим, когда необходимо разместить сложные QR-коды, логотипы компании или многострочные текстовые инструкции, которые невозможно выжечь лазером.

Для защиты от влаги и механических повреждений поверх часто наклеиваются полиуретановые наклейки с эффектом линзы. Они обеспечивают объемное восприятие текста и выдерживают протирание ветошью, смоченной в растворителях. Клеевой слой должен обладать высокой адгезией к вспененному каучуку, иначе табличка отслоится через 3-4 месяца интенсивной эксплуатации. Данный способ требует ручного труда, что увеличивает себестоимость единицы продукции, но гарантирует премиальный внешний вид и возможность оперативного изменения информации без перенастройки ЧПУ-оборудования.

Цветные полимерные вставки

Третий метод интегрируется непосредственно в процесс производства и предполагает использование контрастных материалов на этапе механической обработки. При глубокой фрезеровке верхнего слоя на дно ячейки может вклеиваться тонкая полоска полимера толщиной 2-3 мм радикально другого цвета, например, неонового желтого или ярко-красного. Эта вставка служит не только для визуального выделения слота, но и как дополнительная индикация отсутствия предмета.

Цвет полимерной вставки может кодировать категорию инструмента: синий для метрического, красный для дюймового. Такой подход исключает необходимость последующего нанесения краски или наклеек, так как цвет заложен в самой структуре материала. Интеграция требует высокоточного позиционирования заготовки на столе станка, чтобы вставка легла строго по центру дна. Несмотря на сложность настройки оборудования, этот метод обеспечивает абсолютную вандалоустойчивость идентификации, поскольку цветной элемент является физически неотъемлемой частью конструкции кейса и не может быть случайно сорван или утерян.

Вопросы о внедрении и эксплуатации EVA-систем на производстве

Можно ли мыть EVA ложементы?

Да, регулярная очистка поверхности допускается и настоятельно рекомендуется для поддержания идеального порядка на рабочем месте. Вспененный каучук имеет закрытоячеистую структуру, поэтому он абсолютно не впитывает влагу, пыль и производственную грязь. Его можно смело протирать влажной ветошью, использовать нейтральные моющие средства или мыть под слабой струей воды прямо в раковине. После такой обработки материал полностью высыхает за 10-15 минут, не теряя своих амортизирующих и эстетических свойств. Ответ на частые вопросы про EVA ложементы всегда подчеркивает простоту этого гигиенического процесса. Это особенно важно для пищевых производств и чистых комнат, где стерильность является критическим параметром.

Как долго служит цветной слой?

При ежедневном интенсивном использовании верхний контрастный пласт сохраняет насыщенность цвета и строгую геометрию на протяжении 5-7 лет. Высокая износостойкость этиленвинилацетата гарантирует, что система визуального контроля не поблекнет даже при постоянном трении о стальные ключи и отвертки. Эксплуатация EVA в условиях цеховых перепадов температур или под воздействием ультрафиолета не приводит к критическому выцветанию пигмента. Именно поэтому производитель дает гарантию на сохранение визуального контраста минимум на 60 месяцев непрерывной работы, что полностью окупает затраты на изготовление. Даже при активном трении металл о полимер микрочастицы красителя не осыпаются на одежду рабочих.

Что делать, если ячейка износилась?

Если случайное механическое повреждение или глубокий порез нарушили целостность посадочного места, возможен оперативный ремонт без замены всего кейса целиком. Квалифицированный мастер может аккуратно вырезать поврежденный участок и вклеить на его место новую заготовку из аналогичного полимера с помощью специализированного адгезива. В крайнем случае, дефектная полость закрывается сплошным листом, а набор инструментов переносится в соседнюю зону. Такой подход позволяет поддерживать функциональность оснастки без серьезных финансовых затрат, обеспечивая стабильную эксплуатацию EVA на долгие годы. Профессиональные компании предлагают услуги по гарантийному обслуживанию, что делает владение системой максимально безопасным.

Подходит ли EVA для масел и растворителей?

Материал обладает выдающейся химической стойкостью к большинству технических жидкостей, включая моторные масла, СОЖ, тормозную жидкость и слабые растворители. Кратковременный контакт с агрессивной средой абсолютно не разрушает структуру полимера и не вызывает его нежелательное набухание или растрескивание. Однако при работе с чистыми ацетоном, толуолом или концентрированными кислотами стоит применять защитные подложки. Длительная экспозиция в таких средах способна размягчить верхний слой, что снизит общую жесткость конструкции и потребует замены элемента. Для специфических задач существуют модификации с повышенной защитой, выдерживающие воздействие бензина и дизельного топлива.

Экономия времени и прозрачность инвентаризации

Внедрение системы, где каждый предмет имеет строго отведенное место, сокращает время на поиск оснастки до 0 секунд. Грамотная организация хранения исключает хаотичное перемещение ключей и бит между ящиками сервисных тележек. В концепции бережливого производства это напрямую влияет на снижение скрытых потерь, которые на средних машиностроительных предприятиях достигают 15-20% от общего фонда оплачиваемого времени. Абсолютная прозрачность процессов позволяет мастеру участка за 5 секунд оценить готовность бригады к выполнению сложного технологического задания.

Плановая инвентаризация перестает быть рутинной процедурой, требующей остановки работ и ручного пересчета каждой детали. Непрерывный визуальный контроль комплектации берет эту функцию на себя: если на дне контрастного слоя виден яркий фон, значит, инструмент отсутствует. Такой подход снижает количество утерянной оснастки на 90% уже в первый квартал эксплуатации. Руководители получают надежный инструмент для мгновенного аудита без составления бумажных актов и отвлечения механиков от станков.
