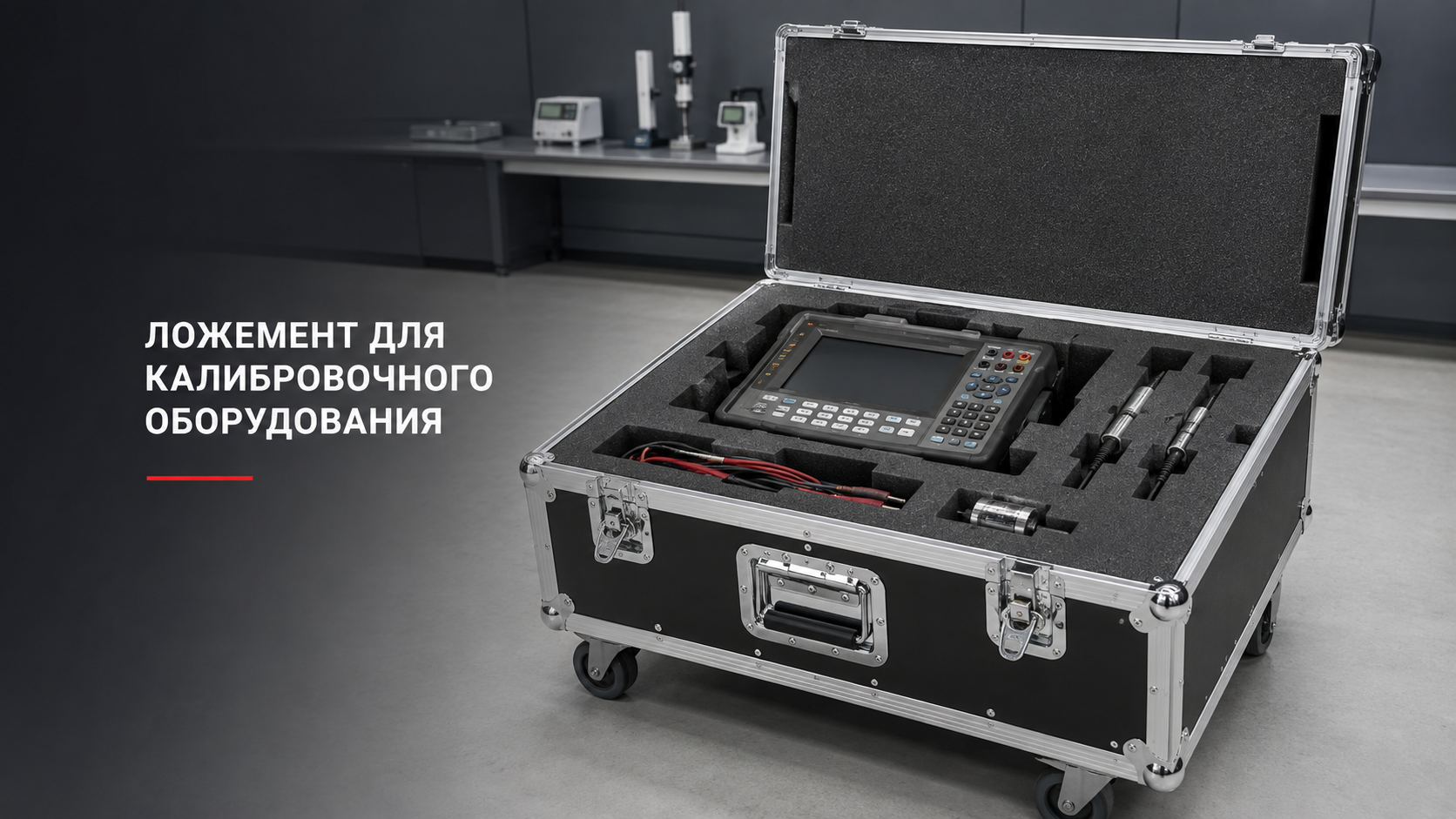

Ложемент для калибровочного оборудования с идеальной посадкой

До 18% внеплановых поверок вызваны микроскопическими смещениями узлов при перевозке, а не заводским браком. Разбираем инженерию идеальной посадки: от физики микродеформаций до сравнения материалов EVA и ППЭ с конкретными допусками и цифрами.

Транспортировка метрологического оборудования: скрытые угрозы калибровке

До 18% внеплановых поверок измерительной техники вызваны не заводским браком, а микроскопическими смещениями узлов во время перевозки. Даже кратковременная тряска в кузове автомобиля или падение кейса с высоты 30 см способны сбить юстировку прецизионных датчиков. Контрольно-измерительные приборы, особенно оптические нивелиры, электронные микрометры и пневматические калибраторы, теряют метрологические характеристики задолго до того, как на корпусе появятся видимые царапины.

Грамотно подобранная упаковка для измерительного оборудования решает эту проблему на уровне физики процесса. Обычный поролон в стандартном футляре быстро проседает, оставляя прибор в свободном движении. Профессиональный ложемент для калибровочного и измерительного оборудования проектируется с учётом веса, центра тяжести и габаритов каждого устройства. Только при таком подходе достигается необходимая точность посадки: прибор не болтается, но и не испытывает избыточного давления на хрупкие измерительные поверхности.

Как транспортировать измерительный инструмент без потери точности? Ответ кроется в многослойной амортизации. Внешний кейс гасит ударные нагрузки, а внутренний ложемент обеспечивает виброизоляцию на частотах от 5 до 50 Гц — именно в этом диапазоне возникает резонанс, разрушающий прецизионную механику. Без такой защиты метрологический контроль на выходе с объекта часто показывает отклонения, выходящие за пределы допустимой погрешности.

Физика микродеформаций: 3 механизма разрушения калибровки

Точечное давление на измерительные поверхности

Чем опасны микродеформации для калибровочного оборудования? Основная угроза кроется в неравномерном распределении веса при транспортировке. Дешевый поролон со временем проседает, и масса прибора, например, электронного микрометра весом 1,2 кг, концентрируется на минимальной площади, создавая локальное давление свыше 50 кПа. Этого достаточно для смещения оптической оси или необратимой деформации направляющих. Защита измерительного оборудования требует полного исключения таких точечных нагрузок.

Правильные ложементы для точных приборов повторяют геометрию корпуса с точностью до 0,5 мм, распределяя вес по всей площади соприкосновения. Для хрупких элементов, таких как стеклянные призмы или лазерные диоды, даже микроскопический изгиб корпуса на 0,01 мм приводит к потере заводской юстировки. Особенно критично это для прецизионных координатно-измерительных машин, где малейшее изменение геометрии ведет к систематической погрешности.

Резонансные частоты в пористых материалах

Вибрация при транспортировке имеет широкий спектр частот. Обычный ППУ эффективно гасит высокочастотные колебания, но на низких частотах от 10 до 30 Гц он входит в резонанс. В этом режиме материал не поглощает, а многократно усиливает амплитуду колебаний, передавая их на точные приборы. Надежная защита от вибраций достигается использованием материалов с принципиально иным модулем упругости.

Современный EVA имеет закрытоячеистую структуру, которая физически не поддерживает стоячие волны. При толщине слоя 40 мм и плотности 60 кг/м³ этот полимер сдвигает точку резонанса в зону выше 100 Гц, где амплитуда транспортных колебаний критически мала. Это предотвращает расшатывание резьбовых соединений и смещение калибровочных винтов внутри корпуса измерительного инструмента.

Температурные деформации и конденсат

Металлические корпуса и оптические блоки имеют разный коэффициент теплового расширения. При перепаде температур в багажнике автомобиля, достигающем 15-20 градусов за час, внутри замкнутого объема футляра образуется конденсат. Капля влаги, попавшая на измерительные поверхности или в зазор между направляющими, вызывает коррозию и изменение геометрии посадочных мест.

Сам материал ложемента не должен впитывать влагу. Открытоячеистые губки работают как аккумулятор для конденсата, создавая постоянную влажность выше 80% вокруг прибора. Использование гидрофобных композитов с нулевым водопоглощением исключает этот фактор, сохраняя метрологические характеристики при транспортировке в условиях нестабильного климата.

Сравнение материалов для ложементов: EVA, ППУ, изолон и композиты

Профессиональное изготовление ложементов для измерительного инструмента требует глубокого понимания физики полимеров. Из какого материала делают ложементы для микрометров и других прецизионных устройств? Инженеры выбирают материалы с нулевым водопоглощением и высокой устойчивостью к остаточной деформации. Ложемент из EVA (этиленвинилацетат) сегодня считается отраслевым стандартом. Этот материал для точных приборов обеспечивает идеальное сочетание упругости и формостабильности. При проектировании критически важны такие параметры, как плотность и амортизация. Именно они определяют, насколько эффективно кейс поглотит транспортные вибрации. Изготовление ложементов методом фрезеровка ЧПУ позволяет повторить контуры корпуса с микронной точностью, исключая люфт. Неправильно подобранная основа сводит на нет даже самый прочный внешний кейс.

Выбор конкретного полимера зависит от массы и габаритов устройства. Вспененный полиэтилен низкой плотности работает как виброизолятор, а высокой (от 100 кг/м³) — как жесткий каркас. ППУ со временем окисляется, крошится и выделяет микрочастицы, которые оседают на оптике. Поэтому изготовление ложементов из поролона для прецизионной метрологии запрещено внутренними стандартами большинства лабораторий. Ложемент из EVA сохраняет эластичность при температурах от -60 до +80 °C, что гарантирует защиту при транспортировке в неотапливаемых кузовах. Многослойные композиты комбинируют мягкий и жесткий слои, где фрезеровка ЧПУ формирует посадочное место, а нижняя база гасит сильные удары.

5 инженерных правил расчёта идеальной посадки

1. Трехмерное сканирование и оцифровка геометрии. Индивидуальное изготовление начинается с создания высокоточной цифровой модели. Как рассчитать точность посадки ложемента? Инженеры используют профессиональные 3D-сканеры, которые считывают контуры с погрешностью до 0,1 мм. Это полностью исключает ручные замеры, искажающие геометрию из-за физического нажима измерительных щупов. Для калибровочного оборудования такой подход гарантирует, что ложемент для микрометров штангенциркулей, оптических нивелиров или тепловизоров в миллиметрах повторит каждый изгиб корпуса, обеспечивая максимальную площадь соприкосновения.
2. Расчет технологических зазоров и допусков. Прибор не должен лежать в ячейке впритык: при температурном расширении пластика или металла корпусу необходимо компенсационное пространство. Оптимальный зазор составляет 0,5–1,5 мм по всему периметру. Допуски на обработку при этом не превышают 0,2 мм. Строгое соблюдение этих параметров обеспечивает точность посадки ложемента, при которой устройство извлекается без механических усилий, но полностью исключается его болтанка при транспортировке по бездорожью.
3. Подбор плотности полимера под массу устройства. Надежная фиксация напрямую зависит от соотношения веса прибора и жесткости полимерной основы. Для легких приборов массой до 2 кг используют материал плотностью 30–40 кг/м³, а для тяжелых осциллографов и дефектоскопов весом от 5 кг применяют композиты плотностью 33–50кг/м³. Инженерная ошибка в расчетах приводит либо к постепенному продавливанию ячейки, либо к избыточному давлению на хрупкие измерительные поверхности.
4. Зонирование и разгрузка уязвимых узлов. Вращающиеся барабаны, выдвижные штанги и оптические блоки требуют создания отдельных изолированных ячеек. Индивидуальное изготовление подразумевает формирование буферных зон толщиной не менее 20 мм вокруг таких уязвимых элементов. Это физически предотвращает передачу разрушительных ударных импульсов от основного корпуса к прецизионным механизмам, сохраняя заводскую юстировку даже при падении кейса.

Чек-лист приёмки индивидуального ложемента для КИП

— Проверить геометрию ячеек штангенциркулем. Зазор между корпусом прибора и стенкой полимера должен составлять 0,5–1,5 мм. Изготовление ложементов с отклонением более 2 мм делает фиксацию ненадёжной. — Оценить плотность материала пальцем. При нажатии качественная основа восстанавливает форму за 1–2 секунды. Если остаётся вмятина — использован дешёвый поролон, не подходящий для точных приборов. — Принюхаться к поверхности. Резкий химический запах свидетельствует о токсичных пластификаторах, которые со временем окисляют металл корпуса. Нейтральный ложемент для калибровочного оборудования на заказ не пахнет даже в первые часы после распаковки. — Проверить эргономику извлечения. Прибор должен выниматься без рывков, но и не выпадать при наклоне кейса на 45°. Глубина ячейки обязана перекрывать центр тяжести устройства минимум на 2/3 высоты корпуса. — Сверить фактический контур с 3D-моделью из технического задания. Изготовление ложементов на заказ подразумевает наличие утверждённого чертежа, и расхождение с ним — основание для рекламации. — Проверить наличие буферных зон вокруг уязвимых узлов. Вокруг оптических блоков и вращающихся барабанов слой полимера должен быть не менее 20 мм — это минимальный стандарт амортизации для прецизионной метрологии.

На что обратить внимание при заказе ложемента? На соответствие всех шести параметров техническому заданию. Экономия на этапе приёмки приводит к внеплановым поверкам и замене дорогостоящих измерительных головок.

Чек-лист приёмки индивидуального ложемента для КИП

— Проверить геометрию ячеек штангенциркулем. Зазор между корпусом прибора и стенкой полимера должен составлять 0,5–1,5 мм. Изготовление ложементов с отклонением более 2 мм делает фиксацию ненадёжной.

— Оценить плотность материала пальцем. При нажатии качественная основа восстанавливает форму за 1–2 секунды. Если остаётся вмятина — использован дешёвый поролон, не подходящий для точных приборов.

— Принюхаться к поверхности. Резкий химический запах свидетельствует о токсичных пластификаторах, которые со временем окисляют металл корпуса. Нейтральный ложемент для калибровочного оборудования на заказ не пахнет даже в первые часы после распаковки.

— Проверить эргономику извлечения. Прибор должен выниматься без рывков, но и не выпадать при наклоне кейса на 45°. Глубина ячейки обязана перекрывать центр тяжести устройства минимум на 2/3 высоты корпуса.

— Сверить фактический контур с 3D-моделью из технического задания. Изготовление ложементов на заказ подразумевает наличие утверждённого чертежа, и расхождение с ним — основание для рекламации.

— Проверить наличие буферных зон вокруг уязвимых узлов. Вокруг оптических блоков и вращающихся барабанов слой полимера должен быть не менее 20 мм — это минимальный стандарт амортизации для прецизионной метрологии.

На что обратить внимание при заказе ложемента? На соответствие всех шести параметров техническому заданию. Экономия на этапе приёмки приводит к внеплановым поверкам и замене дорогостоящих измерительных головок.

Будущее упаковки для калибровочного оборудования

Развитие отрасли движется в сторону глубокой интеграции электроники в полимерную основу. Современная упаковка для измерительного оборудования постепенно трансформируется из пассивной защиты в автономную систему мониторинга условий среды. Умные кейсы массово оснащаются встроенными датчиками удара и трехосевыми акселерометрами, которые непрерывно фиксируют перегрузки свыше 5g или падения с высоты. Это позволяет метрологам мгновенно оценивать, подвергались ли точные приборы критическим механическим воздействиям в пути, ещё до физического вскрытия футляра.

Следующий эволюционный шаг — повсеместное внедрение RFID-меток и химических индикаторов, необратимо реагирующих на превышение влажности или экстремальный перепад температур. Такие решения полностью исключают человеческий фактор при приёмке: система автоматически сигнализирует, что условия транспортировки были грубо нарушены.
