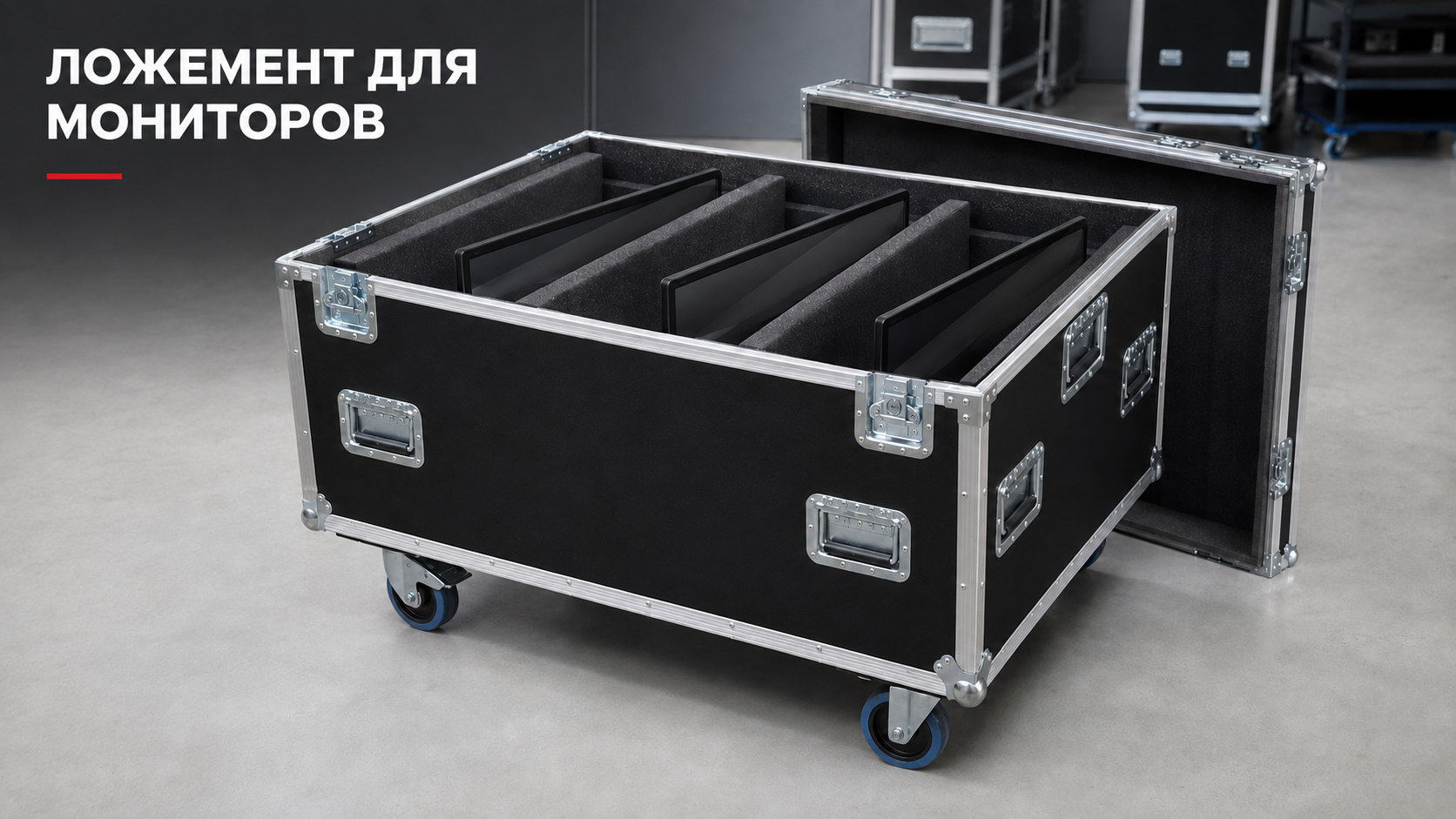

Ложемент для дисплеев и мониторов от давления и царапин на экране

До 40% сервисных обращений по неработающим мониторам связаны не с падением, а с микротрещинами матрицы от точечного давления при перевозке. В этом гайде разобраны материалы, геометрия и ошибки упаковки, которые сохраняют дисплей даже после 1000 км по грунтовым дорогам. Узнайте, почему пузырчатая пленка и полотенце превращают экран в наждачную бумагу.

Изготовление кейса и ложемента под размеры конкретного оборудования

Скрытая угроза для матрицы при переездах и доставке

В сервисных центрах до 40% обращений по нерабочим мониторам связаны не с падением, а с неправильной логистикой. Жидкокристаллическая матрица обладает экстремальной хрупкостью и не терпит даже микроскопических деформаций. При транспортировке и хранении техники в кузове автомобиля возникают низкочастотные вибрации, которые накапливаются и разрушают структуру пикселей. Если между экраном и стенкой коробки нет плотного барьера, точечное давление от соседних грузов или стяжных ремней мгновенно вызывает повреждения внутренних слоев.

Многие пользователи спрашивают, как защитить монитор при перевозке, и ошибочно полагают, что достаточно обернуть его в одеяло. Мягкие ткани не гасят ударную волну, а только создают иллюзию безопасности. Чтобы избежать замены дорогостоящего оборудования, профессиональная перевозка и транспортировка дисплеев требуют использования специализированных амортизирующих вкладышей. Обычная пузырчатая пленка не спасает от сдавливания, она лишь защищает поверхность от пыли и мелких царапин. Правильная защита экрана монитора предполагает создание жесткого контура, который берет на себя всю нагрузку и распределяет ее по периметру корпуса. Без такого решения даже аккуратный водитель не застрахован от того, что техника придет в негодность из-за одной резкой кочки на дороге или экстренного торможения.

Физика разрушения дисплея при внешних воздействиях

Точечное давление и деформация слоев

Современный дисплей представляет собой сложный многосоставной элемент, где расстояние между поляризационной пленкой и стеклянной подложкой с тонкопленочными транзисторами измеряется в микрометрах. Почему нельзя давить на экран монитора? При локальном механическом воздействии слои матрицы неизбежно соприкасаются, что приводит к необратимым нарушениям ориентации жидких кристаллов и разрывам токопроводящих дорожек. Возникают невидимые глазу микротрещины в стекле, которые внешне проявляются как битые пиксели, цветные пятна или полосы уже через 24-48 часов после инцидента. Производители панелей указывают, что критическая нагрузка на квадратный сантиметр составляет всего 1-2 кг, чего легко достичь при неосторожной укладке коробок друг на друга. Грамотная защита экрана от давления подразумевает не просто создание мягкого барьера, а полное физическое исключение контакта посторонних предметов с лицевой панелью. Если используемая тара не имеет жесткого борта, выступающего над уровнем дисплея хотя бы на 3-5 мм, любое случайное касание при погрузке превращается в фатальное точечное давление. Восстановить такие повреждения в полевых условиях невозможно, требуется полная замена дорогостоящего компонента.

Влияние статики и пыли

Вторая скрытая угроза целостности оборудования кроется в электростатическом напряжении и абразивном воздействии микроскопических частиц. Обычный полиэтилен при трении о картон или ткань накапливает статический заряд до 10-15 кВ, который мгновенно притягивает пыль из окружающего воздуха. Эта пыль работает как мелкая наждачная бумага: при малейшем смещении техники или вибрации в кузове автомобиля появляются глубокие царапины на мониторе, которые невозможно убрать полировкой. Чтобы нейтрализовать этот разрушительный эффект, в структуру упаковочных материалов обязательно внедряется антистатик, обеспечивающий поверхностное сопротивление не более 10^9 Ом. Кроме того, критически важна надежная фиксация устройства внутри транспортного кейса. Если монитор «гуляет» по посадочному месту, трение о притянутую пыль становится неизбежным. Стоимость замены вышедшего из строя из-за статики контроллера или поврежденного поляризатора многократно превышает затраты на корректную логистику. Правильно спроектированный вкладыш полностью исключает любую подвижность оборудования, сохраняя оптическую поверхность идеально чистой и безопасной даже после 1000 км пути по сильно вибрационным грунтовым дорогам.

Сравнение материалов для защитной упаковки

При выборе тары возникает резонный вопрос: какой материал лучше для упаковки техники? Ответ зависит от частоты перемещений и бюджета. Базовый поролон (ППУ) теряет форму уже через 12 месяцев, превращаясь в липкую пыль, которая забивает вентиляционные отверстия. Стандартный ПНПЭ (пенополиэтилен) отлично гасит высокочастотные вибрации, но не спасает от критических ударов при падении. Поэтому профессиональный ложемент для дисплеев чаще всего фрезеруют из более плотных и упругих полимеров. Точное изготовление на заказ позволяет учесть геометрию корпуса с допуском до 1 мм, полностью исключая люфт.

Если требуется максимальная защита оборудования при многократных переездах, EVA оптимален благодаря закрытоячеистой структуре. Пульперкартон выбирают для экологичных массовых поставок, где важна последующая утилизация. При оценке вариантов важно учитывать не только цену сырья, но и стоимость фрезеровки. Сложная обработка требует использования ЧПУ-станков, но окупается за счет долговечности. Комбинированные решения, где применяется ППЭ в связке с жестким фанерным каркасом, снижают себестоимость логистики на 15-20%.

Конструктивные зоны амортизации в ложементе

1. Базовый контур и периметр корпуса Грамотный ложемент для монитора начинается с точного копирования внешних границ устройства. Посадочное место повторяет форму задней крышки и боковых граней, создавая замкнутый периметр. Глубина выборки составляет не менее 15-20 мм, что исключает касание выступающих элементов (разъемов, кнопок) о дно транспортного кейса при вертикальных вибрациях. Зазор между стенками кейса и полимером должен быть не менее 10 мм для компенсации деформации.
2. Демпфирующая зона для лицевой панели Самая уязвимая часть техники требует особого подхода. Профессиональная упаковка для монитора предусматривает создание возвышения над зоной дисплея. Борт из полимера должен выступать над уровнем матрицы минимум на 5 мм. Этот зазор гарантирует, что даже при сильном сдавливании коробки стопкой других грузов, экран не получит критического точечного давления. Поверх этой зоны часто укладывают дополнительный лист антистатического пенополиэтилена толщиной 3 мм.
3. Внутренние ребра жесткости Чтобы материал не сминался под статическим весом, в теле вкладыша фрезеруются специальные ребра жесткости. Они располагаются в зонах наибольшего изгиба корпуса и работают как микропружины. Такая геометрия гасит низкочастотные колебания, которые наиболее разрушительны для жидких кристаллов внутри панели. Высота ребер рассчитывается исходя из веса техники: для 27-дюймовых моделей оптимальная высота демпфера составляет 25-30 мм.
4. Изолированные отсеки для аксессуаров Надежная фиксация подставки, кабелей и блока питания в отдельных карманах предотвращает их хаотичное перемещение. Если тяжелый адаптер будет болтаться в одной нише с техникой, он неизбежно оставит вмятины на пластиковом корпусе или разобьет стекло. Разделение потоков нагрузки — базовое правило инженерной логистики, снижающее процент брака при доставке до 0,1%.

Ошибки при самостоятельной защите экрана

✓ Использование обычного скотча на лицевой панели. Многие пытаются закрепить пузырчатая пленка с помощью клейкой ленты прямо по стеклу. Клеевой состав оставляет неудаляемые следы, а при отрыве повреждает антибликовое покрытие. Защита экрана при транспортировке должна полностью исключать любой контакт клея с оптическими слоями.

✓ Обертывание в мягкие ткани и полотенце. Ответ на вопрос, чем обернуть экран монитора, в любительских гидах часто сводится к советам использовать старое полотенце или плед. Ткань не гасит ударную волну, а между ее ворсинками неизбежно скапливается уличная пыль. При малейшей вибрации во время движения этот микроскопический абразив оставляет глубокие царапины, которые невозможно заполировать в домашних условиях.

✓ Неправильное нанесение воздушно-пузырковой пленки. Если намотать пленку в несколько слоёв пупырками к матрице, под давлением пузыри вдавливаются в стекло, создавая локальные точки напряжения. Грамотная защита от повреждений требует укладки пленки гладкой стороной к дисплею и исключительно в качестве первого, пылезащитного барьера перед жесткой упаковкой.

✓ Перевозка плашмя без жесткого каркаса. Разбираясь, как упаковать монитор без коробки, пользователи часто просто кладут его на заднее сиденье автомобиля экраном вниз. Вес самого устройства (особенно моделей от 27 дюймов, массой 5-7 кг) при тряске давит на центр матрицы, что гарантированно приводит к разрыву шлейфов. Вертикальное положение с надежной фиксацией — единственный безопасный вариант.

✓ Игнорирование заводской транспортировочной пленки. Снимая заводской полиэтилен перед переездом, владелец лишает панель базового барьера от статики и микроцарапин. Оставлять ее нужно до момента окончательной установки на рабочем столе.

Алгоритм укладки монитора в транспортный кейс

1. Подготовка рабочего основания. Уложите раскрытый транспортный кейс так, чтобы получилась абсолютно плоская поверхность, это исключит перекосы шарниров, замков и уплотнителя при финальном закрывании. Тщательно очистите внутреннее пространство от мелкого мусора, пыли и песка, которые могут поцарапать нижнюю часть полимера или налипнуть на антистатическое покрытие. Убедитесь, что все защелки работают исправно, не люфтят и не требуют чрезмерного физического усилия. Дно должно быть сухим, чтобы исключить коррозию металлических петель при длительном хранении.
2. Монтаж демпфера и установка техники. Если применяется специализированный ложемент в фанерный кейс, проверьте, чтобы он плотно сел в штатные пазы и не смещался при наклоне. Профессиональная перевозка монитора требует его аккуратного погружения в посадочное место строго в вертикальном положении. Категорически запрещено класть технику экраном вниз. Матрица должна войти в вырезанный контур без малейших зазоров, а лицевая панель не должна касаться верхнего страховочного бортика высотой минимум 5 мм.
3. Изоляция периферийных устройств. Кабели питания, видеосигнала, блок питания, крепления и прочие аксессуары необходимо разложить по выделенным для них отдельным ячейкам. Жесткая фиксация аксессуаров в изолированных отсеках полностью предотвращает их хаотичное перемещение внутри кофра. Если тяжелый металлический адаптер будет лежать вперемешку с техникой, он гарантированно оставит глубокие вмятины на пластиковом корпусе или разобьет защитное стекло при малейшей тряске. Вес периферии не должен превышать расчетную нагрузку на дно ячейки.
4. Финальная сборка и контроль герметичности. Закрывайте крышку медленно и равномерно, следя за тем, чтобы демпфирующий уплотнитель лег ровно по всему периметру без защемлений. Если вы решаете, как правильно упаковать компьютер и монитор в один универсальный кофр, убедитесь, что системный блок имеет собственный изолированный демпфер. В противном случае низкочастотные вибрации при транспортировке от работающих вентиляторов ПК напрямую передадутся на хрупкую матрицу дисплея. Зафиксируйте все замки и проверьте отсутствие зазоров между стенками корпуса и крышкой. Правильно собранный кофр не должен издавать посторонних звуков при встряхивании.

Часто задаваемые вопросы о защите дисплеев

При изучении темы часто возникают вопросы о транспортировке дисплеев, которые требуют четких экспертных ответов с опорой на физику процессов и опыт логистических компаний.

Резюме по сохранности оборудования

Профессиональная защита экрана монитора требует категорического отказа от кустарных методов вроде полотенец и обычной пузырчатой пленки. Грамотно спроектированный ложемент берет на себя все низкочастотные вибрации и точечные удары, превращая хаотичную тряску в кузове автомобиля в абсолютно контролируемый процесс. Стоимость индивидуального ложемента из ППЭ составляет менее 1% от розничной цены топовой графической станции или профессионального колориметрического дисплея.

Реальные инвестиции в специализированную упаковку напрямую определяют физическую сохранность дорогостоящего оборудования при любых логистических сценариях. Дешевая картонная тара экономит незначительные копейки сегодня, но уже завтра может обернуться внеплановой заменой разбитой матрицы за десятки тысяч рублей и простоем проекта на 2-3 недели.
