Вывод «рэка» из строя в дороге стоит дороже любого кейса: сорванная трансляция, тишина на сцене, простои съёмки. Но даже прочный кофр не спасёт, если 19-дюймовое оборудование смонтировано с нарушением стандартов: не тот шаг юнитов, неправильная глубина, слабые направляющие, нулевой кабель-менеджмент, отсутствует прижим крышкой и защита от вибрации. Этот материал — практичный гид по стандарту 19″, типам направляющих, резьбам и крепежу, глубинам, вентиляции, питанию, заземлению, антивибро-подвесам и эргономике. Разберём конфигурации: фронт/тыловые рейки, «сквозной» доступ, слайдеры, выкатные полки, поддоны-органайзеры. Дадим чек-лист замеров и ошибок, из-за которых рёбра кейса «прожимают» корпус устройства, а разъёмы ломаются от натяга.

Кому это нужно

• Техдиректорам и продакшенам: сценический звук/свет, радиосистемы, процессоры, сетевое оборудование.
• Инсталляторам AV/IT: коммутаторы, роутеры, медиасерверы, DSP, источники питания.
• Съёмочным и студийным командам: рекордеры, транскодеры, мониторинг, KVM.
• Прокатчикам и логистам: быстрый монтаж/демонтаж, типовые сборки под задачи, устойчивость к транспортировке.
• Сервисным инженерам: удобный доступ для диагностики, запас по охлаждению, маркировка.

Цель одна: надёжная фиксация, предсказуемое охлаждение, аккуратные коммутации и скорость работы на площадке.

Контекст проблемы и что на кону

Основные риски — перегруз направляющих, «уши» без задней опоры, слабые колёса под общий вес, избыточная глубина (центровка массы уходит вперёд), плохая вентиляция и «висящие» кабели, дающие нагрузку на разъёмы. Плюс вибрации и удары: микротрещины пайки, разбалтывание стоек, поломка пластика в корпусах. На кону — не только ремонт, но и стоимость простоя и репутация. Правильный рэк-подход снижает риск поломок, ускоряет монтаж и расширяет «ресурс» оборудования.

Ключевые случаи применения

• Фронт/тыловые направляющие: фронт держит «уши» устройства, тыл — снимает момент с корпуса, особенно для тяжёлых серверов/усилителей.
• Слайдеры/направляющие для выкатки: быстрый сервис без полного извлечения; закладывайте запас кабеля и ограничители.
• Мобильные туровые риги: кейс с двумя крышками, выдвижная полка для инструментов/радиомикрофонов.
• Статичные инсталляции: акцент на вентиляцию, пылезащиту, питание и резервирование; обязательна фиксация кабелей.
• Радиосистемы/антенны: фронтальное крепление + аккуратные кабель-каналы, изоляция RF-кабелей от силовых.

Материалы и конструкция кейса

Классический туровый кейс: фанера с ламинацией + алюминиевый профиль и фурнитура, внутри — рэковые направляющие. Жёсткость задаёт рама и количество перемычек; углы и замки — усиленные. Внутри — ложементы/органайзеры, крышка с мягким слоем, который прижимает фронт/тыл, устраняя люфт. Для тяжёлых сборок — усиленные колёса. Вариант «антивибро» — подвесной каркас на резиновых буферах или многослойных демпферах, разделяющих корпус кейса и рэковую раму.

Стандарты и совместимость (19″, U, глубина, крепёж)

• Ширина стандарта: 19″ = 482,6 мм по центрам стоек.
• Высота: измеряется в юнитах (U); 1U = 44,45 мм.
• Шаг отверстий: «тройной» (1-2-3) в каждом юните; соблюдайте ориентацию профиля.
• Типы стоек: с квадратными отверстиями под клеточные гайки (cage nuts) и с резьбовыми отверстиями.
• Крепёж: чаще M6 (встречаются M5); используйте шайбы для мягких «ушей».
• Глубина рэка: по «глубочайшему» устройству + кабельный запас и радиус изгиба. Практический диапазон кейсов ~300–500+ мм.
• Допуски: учитывайте выступы ручек/крышек и высоту «ушей».

Варианты защиты: стандарт vs антивибро

Стандартный кейс подходит для городских перевозок и умеренных нагрузок. Антивибро-кейсы отделяют рэковую раму от корпуса через буферы/демпферы — чувствительная электроника меньше ловит удар и дрожь. Вариации: подвес на резиновых буферах, пенокомпозиции между внутренней коробкой и внешним корпусом. Выбор зависит от массы, маршрутов (дороги/авиа) и частоты перевозок.

Кастомизация и «нестандарт»

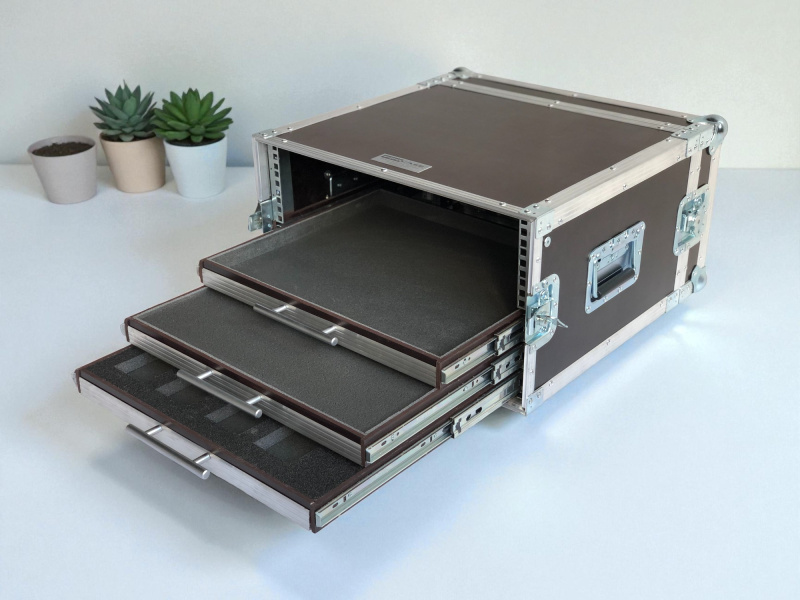

• Двойные/трёхкрышечные исполнения, встроенный стол, выкатные полки для ноутбука/инструмента.
• Рама с двумя рядами направляющих (фронт/тыл) для тяжёлых аппаратов.
• Органайзеры под радиомики, антенны, крепёж, patch-панели и слаботочные блоки.
• Брендинг, цветовые вставки, подписи, лазерная маркировка юнитов.

Как правильно снять размеры и дать ТЗ

• Список устройств с высотой в U и фактической глубиной (без/с разъёмами).
• Вес каждого устройства и общий расчёт нагрузки.
• Сценарии охлаждения: нижний/верхний забор, боковые решётки, требуемые зазоры.
• Коммутация: какие кабели остаются «втыкнутыми», радиусы изгиба, запас под сервис.
• Нужны ли слайдеры, задняя опора, полки, корзины для кабелей.
• Требования к питанию/UPS, заземлению, сетевым вводам.
• Маршруты перевозки и ограничения по массе/габаритам (лифты, проёмы, авиабагаж).

Аксессуары и эргономика

• Полки (стационарные/выкатные), направляющие для серверов, фиксаторы кабелей, планки менеджмента.
• Вентиляционные панели, заглушки, корзины для адаптеров.
• Колёса нужной грузоподъёмности.
• Прижим крышкой (мягкий слой), чтобы исключить люфт в транспортировке.

Логистика, сроки, гарантия, сервис

Обсудите: сроки изготовления, тестовую сборку, упаковку при отгрузке, гарантию на фурнитуру/рамы/колёса. Для авиа — требования к габаритам и защите.

Цена и экономика владения

Цена определяется: типом корпуса, толщиной и ламинацией фанеры, фурнитурой, количеством направляющих и аксессуаров, антивибро-подвесом, колёсами. Экономия: меньше поломок, быстрый монтаж (меньше человеко-часов), отсутствие «висящих» кабелей и потерянной мелочёвки. На длинной дистанции правильно собранный рэк стоит дешевле «сборной солянки».

Сравнение альтернатив

• Стандартный рэк-кейс: проще, легче, дешевле; для умеренных нагрузок и городских рейсов.
• Антивибро-рэк: дороже и тяжелее, но оптимален для туров/авиа/плохих дорог.
• Статичная рэк-стойка (не кейс): дёшево и удобно в помещении, но не для перевозок.

Кейсы-примеры

• Радиорэк 8U: фронт+тыл рейки, полка под приёмники, задний кабель-менеджмент, крышка-прижим. Монтаж сократился на 20%, ноль повреждений антенн.
• Серверный риг 12U: слайдеры, задняя опора, глубина 700 мм, вентиляционные панели. Перегрев ушёл, сервис ускорился.
• DSP/усилители 10U: антивибро-подвес, усиленные колёса, нижний ложемент. После туров — без разболтовки корпусов.

Пошаговый процесс заказа

Обсуждение → замеры (U/глубина/вес) → схема вентиляции и коммутации → подбор направляющих/полок/слайдеров → чертёж и счёт → производство → тест-сборка и маркировка → корректировка → отгрузка → сервисное сопровождение.

Топ-ошибки и как их избежать

• Крепление тяжёлых устройств только за «уши» — без задней опоры.
• Недостаточный зазор под кабели и радиусы изгиба — ломаются разъёмы.
• Слабые колёса: деформируются, появляется перекос.
• Игнорирование вентиляции — перегрев и троттлинг.
• Нет прижима крышкой — всё «гуляет» в дороге.

Решение: двойные рейки, слайдеры/полки, кабель-менеджмент, вентпанели, прижимной слой, расчёт по весу.

Док-подтверждения и стандарты качества

Фиксируйте спецификации: толщина/ламинат фанеры, профиль и фурнитура, тип стоек и крепеж, грузоподъёмность колёс, схема вентиляции, тест-сборка с нагрузкой. Делайте фото-акт перед отгрузкой.

Итог

Рэк-кейс 19″ — это не просто «ящик с ушами», а система: стандарт, механика, охлаждение и кабель-логистика. Соберите её правильно — получите стабильную работу, быстрый сервис и долгий ресурс оборудования.
